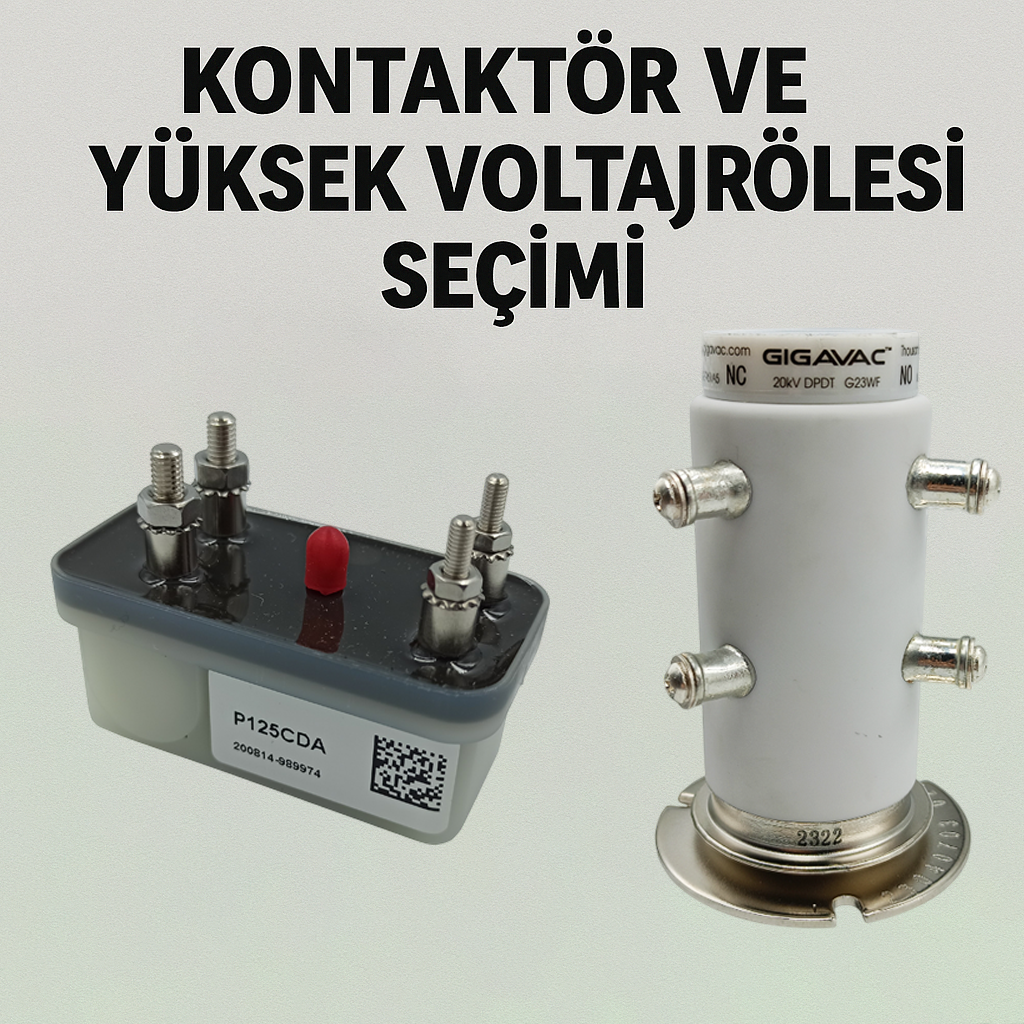

Kontaktör ve Yüksek Voltaj Rölesi Seçimi

Yüksek gerilimli sistemlerde güvenli ve verimli bir anahtarlama sağlamak, hem sistem performansı hem de kullanıcı güvenliği açısından büyük önem taşır. Bu noktada kontaktörler ve yüksek voltaj röleleri elektrik devrelerinin kontrolünde vazgeçilmez bileşenler olarak öne çıkar. Doğru kontaktör veya yüksek voltaj rölesi seçimi; sistemin uzun ömürlü olması, arızaların önlenmesi ve enerji verimliliğinin artırılması açısından kritik rol oynar.

Bu yazımızda, kontaktör ve yüksek voltaj rölesi kavramlarını temel hatlarıyla ele alacak, ne işe yaradıklarını açıklayacak ve seçim sürecinde dikkat edilmesi gereken teknik kriterleri detaylandıracağız. Ayrıca İMB Elektrik tarafından sunulan GIGAVAC serisi kontaktör ve HV röle çözümlerinin hangi uygulamalar için uygun olduğunu da örneklerle açıklamaya çalışacağız. Böylece, endüstriyel otomasyondan elektrikli araçlara kadar geniş bir kullanım alanına sahip bu anahtarlama elemanları hakkında doğru tercihler yapmanız için rehberlik sağlamayı amaçlıyoruz.

Kontaktör Nedir? Ne İşe Yarar?

Kontaktör, elektrik devrelerini uzaktan açıp kapamaya yarayan elektromekanik bir anahtarlama elemanıdır. Yüksek akım ve gerilim değerlerinde çalışabilir ve şu alanlarda yaygın olarak kullanılmaktadır:

• Elektrik motorlarının kontrolü
• Aydınlatma sistemleri
• Isıtma ve iklimlendirme sistemleri
• Endüstriyel otomasyon panoları

İMB Elektrik’in sunduğu GIGAVAC serisi DC kontaktörler, yüksek performans ve güvenilirlik özellikleriyle öne çıkar. Özellikle zorlu ortam koşullarında ve yüksek güç gerektiren uygulamalarda sorunsuz çalışma kabiliyeti sunar.

Yüksek Voltaj Rölesi Nedir?

Yüksek voltaj röleleri (HV relay), yüksek gerilimli devrelerin güvenli şekilde anahtarlanmasını sağlar. Bu röleler aşağıdaki sektörlerde yaygın olarak kullanılmaktadır:

• Enerji üretimi ve iletimi
• Yenilenebilir enerji sistemleri (güneş, rüzgar)
• Raylı sistemler
• Elektrikli araç şarj istasyonları

İMB Elektrik’in satışa sunduğu HV röle modelleri, 1000V ve üzeri sistemler için uygun yalıtımlı ve güvenli çözümler sunar. Bu sayede farklı sektörlerdeki ihtiyaçlara yanıt verebilecek esnek yapıya sahiptir.

Kontaktör ve Yüksek Voltaj Rölesi Seçiminde Dikkat Edilmesi Gerekenler

Doğru kontaktör veya yüksek voltaj rölesi seçimi, sistemin güvenli ve verimli çalışmasını sağlamanın en önemli adımlarından biridir. Aşağıda seçim sürecinde göz önünde bulundurmanız gereken temel teknik kriterleri sıraladık.

Gerilim Seviyesi: İlk olarak seçilecek kontaktör veya rölenin bağlı olduğu devrenin maksimum çalışma gerilimini karşılayabildiğinden emin olmak gerekmektedir.

1. Devre Gerilimi ve Akım Değeri

Akım Kapasitesi: Bununla birlikte anahtarlama elemanının sürekli olarak taşıyabileceği akım değeri de devre yüküne uygun olmalıdır. Eğer seçilen ürün bu değerin altında kalırsa aşırı yüklenme sonucu hem ekipman arızaları hem de güvenlik problemleri ortaya çıkabilmektedir.

2. Kontak Tipi

Kontaktör ve rölelerde kullanılan kontak yapılarına göre işlevsellik değişkenlik gösterebilmektedir. Bu nedenle uygulamanız için en uygun kontak tipini seçmeniz büyük önem taşır.

SPST (Tek Kutuplu Tek Atışlı): Yalnızca bir devreyi açma-kapama işlevi görür. Basit kontrol sistemlerinde tercih edilir.

SPDT (Tek Kutuplu Çift Atışlı): Bir giriş sinyalini iki farklı çıkışa yönlendirebilmektedir. Bu nedenle daha fazla kontrol gerektiren sistemlerde kullanabilirsiniz.

DPDT (Çift Kutuplu Çift Atışlı): İki bağımsız devreyi aynı anda kontrol edebilmektedir. Bu özelliği sayesinde daha karmaşık uygulamalar için idealdir.

İMB Elektrik olarak farklı uygulama ihtiyaçlarına hitap eden çeşitli kontak yapılarına sahip ürünler sunuyoruz.

3. Bobin Gerilimi

Bobin gerilimi rölenin veya kontaktörün enerjilenmesini sağlayan kontrol sinyaliyle uyumlu olmalıdır. İMB Elektrik’in satışa sunduğu ürünlerde 12Vdc, 24Vdc, 48Vdc, 110Vac ve 240Vac gibi farklı bobin gerilim seçenekleri mevcuttur. Bu geniş çeşitlilik sayesinde uygulamanıza uygun bir çözüm bulmanız oldukça kolaydır.

4. Montaj ve Boyut Gereksinimleri

Alan kısıtlı uygulamalarda kontaktör veya HV rölenin fiziksel boyutları ve montaj tipi önem kazanır. Panel montajı veya PCB tipi montaj gibi seçenekler arasında ihtiyaca uygun olan tercih edilmelidir.

5. Anahtarlama Sırasında Yük Durumu

Bazı uygulamalarda anahtarlama yük altındayken gerçekleşir. Bu durumda yük altında anahtarlama yapabilen özellikte bir kontaktör veya HV röle tercih edilmelidir. GIGAVAC serisi ürünler bu tip görevler için ideal çözümler sunar.

6. Çevresel Koşullar

• Sıcaklık Aralığı: Cihazın çalışacağı ortam sıcaklığı ile uyumlu olmalıdır.
• Toz, nem ve suya dayanıklılık: IP67, IP69K gibi koruma sınıfları zorlu koşullarda güvenli çalışmayı garanti eder.
