GIGAVAC P Serisi MiniTACTOR™: Sektörün En Kompakt 1500 Vdc Hermetik DC Kontaktör Ailesi
100-140 Gram Ağırlık, 1500 Vdc'ye Kadar Çift Yönlü Anahtarlama, NEC 690.11 / 690.12 Solar Sertifikalı — Preşarj Devreleri, Fotovoltaik Sistemler ve Kompakt Güç Elektroniği İçin Patentli Çözüm
TL;DR — Hızlı Özet
GIGAVAC P serisi MiniTACTOR™, Sensata Technologies'in patentli kompakt hermetik DC kontaktör ailesidir. Yalnızca 100-140 gram ağırlık ile diğer hermetik kontaktör ailelerinden çok daha hafif, 1500 Vdc'ye kadar çift yönlü (bi-directional) anahtarlama yapan 4 model içerir: P105, P115, P125, P195. P115 modeli özellikle solar/PV uygulamalar için NEC 690.11 (DC ark hatası) ve NEC 690.12 (rapid shutdown) sertifikalıdır.
P serisinin temel kimliği:
- 🪶 100-140 gram — sektörün en hafif yüksek voltaj kontaktörü
- ⚡ 1500 Vdc'ye kadar anahtarlama (P115, P195)
- ↔️ Bi-directional — her iki akım yönünde güvenli kesme
- 🛡️ MiniTACTOR™ patentli kompakt güç anahtarlama tasarımı
- ☀️ NEC 690.11 / 690.12 solar sertifikalı (P115)
- 🔬 Hermetik yalıtım — toz, nem, agresif gaz dayanımı
- 📐 PCB ve panel montaj uyumlu
- 🔄 1.000.000 mekanik çevrim
- 💧 IP67 / IP69K koruma sınıfı
Hedef Kitle: EV preşarj devre tasarımcıları, solar PV string box mühendisleri, kompakt güç elektroniği geliştiricileri, drone ve mobil robot OEM'leri, telekom güç sistemi mühendisleri, küçük ESS tasarımcıları.
Bu yazıyı okuyacak süreniz: ~10 dakika.
🖼️ Hero Görseli

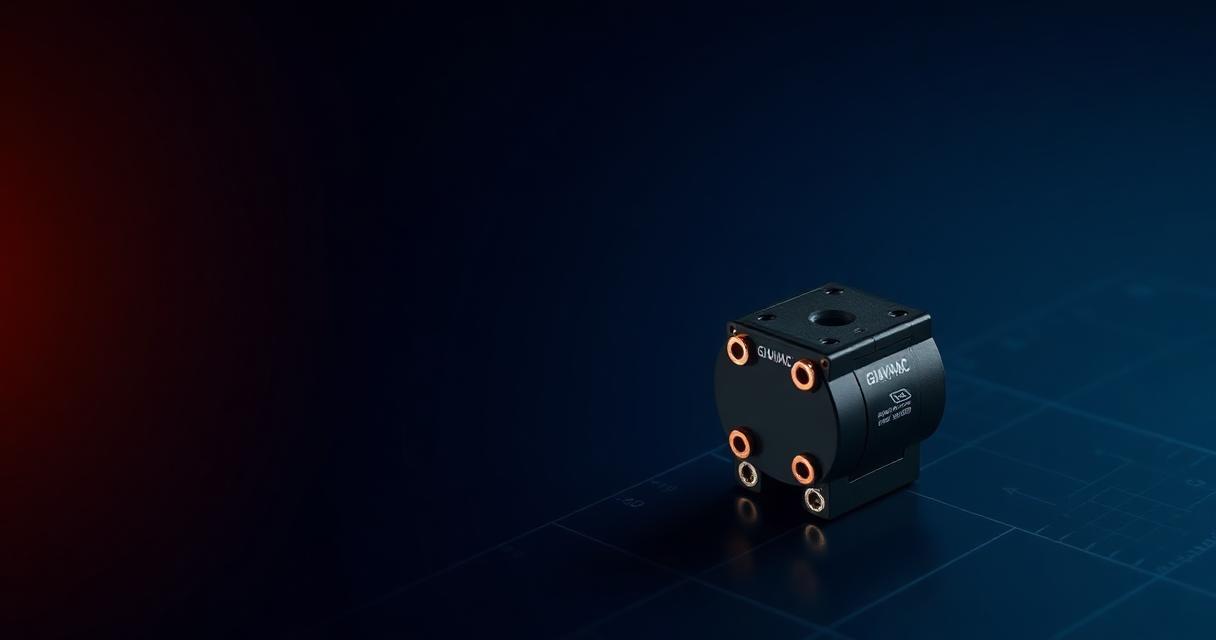

GIGAVAC P Serisi MiniTACTOR™ — 4 model (P105, P115, P125, P195): 100-140 gram ağırlık, 1500 Vdc'ye kadar çift yönlü anahtarlama, patentli kompakt hermetik DC kontaktör ailesi
1. MiniTACTOR™ Nedir? — Patentli Kompakt Mühendislik
MiniTACTOR™, GIGAVAC'ın patentli kompakt güç kontaktör tasarımıdır. Geleneksel hermetik kontaktörlerin sunduğu yüksek anahtarlama performansını çok daha küçük ve hafif bir gövdede sunar.
1.1. P Serisinin GIGAVAC Portföyündeki Yeri
┌────────────────────────────────────────────────────────────────┐
│ GIGAVAC PORTFÖY İÇİNDE P SERİSİ'NİN YERİ │
│ │
│ 💎 PREMIUM YÜKSEK GÜÇ: │
│ • GX → 800V EV ana güç, 175-700A │
│ • HX → 1500V utility 200-350A │
│ • GTM → 1500V V2G bidirectional 400-500A │
│ │
│ 💰 EKONOMİK ÇOK VARYANTLI: │
│ • GV → 100-1000V, 100-500A (9 model) │
│ │
│ 🔬 NIŞ KOMPAKT - P SERİSİ: │
│ • P → 30-80A, 1200-1500V, 100-140g │
│ └─ MiniTACTOR™ patentli kompakt tasarım │
│ └─ Preşarj, solar string box, küçük güç │
│ └─ PCB ve panel montaj │
│ │
│ 🏭 ENDÜSTRİYEL: │
│ • MX → 48V askeri/heavy-duty │
│ • SGX → 1000V seramik (ESS, DC fast charging) │
└────────────────────────────────────────────────────────────────┘
1.2. MiniTACTOR™ vs Geleneksel Kontaktör Boyut Karşılaştırması
┌──────────────────────────────────────────────────────────┐
│ AĞIRLIK KARŞILAŞTIRMASI — Sektör Bağlamı │
│ │
│ Kontaktör Ailesi Tipik Ağırlık │
│ ───────────────────── ────────────── │
│ P Serisi (MiniTACTOR™) 100-140 gram 🪶 │
│ GIGAVAC GX Serisi ~250-400 gram │
│ GIGAVAC MX Serisi ~200-500 gram │
│ Geleneksel havayalı 500+ gram │
│ │
│ → P serisi yarım kilonun altında — çok hafif │
│ → Mobil ve PCB montaj için ideal │
└──────────────────────────────────────────────────────────┘
1.3. Bu Hafiflik Hangi Sektöre Yarar?
✅ Drone ve UAV: Her gram kritik
✅ Mobil robotlar (AGV, AMR): Pil ömrü uzar
✅ EV preşarj: Kart üzerinde yer kazandırır
✅ Küçük ESS: Konut tipi panel mimarisi
✅ Solar string box: Standart panel boyutu
✅ Telekom: Rack-mounted sistemler
✅ Kompakt güç elektroniği: BOM optimizasyonu
2. P Serisi Modelleri — Detaylı Karşılaştırma
2.1. Tüm 4 Model — Tek Bakışta
| Model | Tip | Sürekli Akım | Anma Gerilim | Ağırlık | Özel Sertifika |
|---|---|---|---|---|---|
| P105 | NO | 50 A | 1200 Vdc | 112 g | Genel preşarj |
| P115 | NO + Solar | 50 A | 1500 Vdc | 135 g | NEC 690.11 + 690.12 + UL onaylı |
| P125 | NO | 30 A | 1200 Vdc | ~115 g | Düşük akım kompakt |
| P195 | NO | 80 A | 1500 Vdc | ~140 g | Yüksek akım P serisi |
Tüm P modelleri için ortak özellikler:
- ✅ Mekanik ömür: 1.000.000 cycle
- ✅ IP koruma: IP67 / IP69K
- ✅ Yardımcı kontak: Yok (SPST-NO yapısı)
- ✅ Bidirectional anahtarlama
- ✅ Hermetik yalıtım
2.2. P Serisi Model Yapısı Görselleştirmesi
2.3. Model Karakteristikleri — Detaylı Karşılaştırma
🎯 P105 — Genel Preşarj ve Batarya Uygulamaları
Tipik kullanım: EV preşarj devresi, küçük batarya pack, genel kompakt anahtarlama
| Özellik | Değer |
|---|---|
| Sürekli Akım | 50 A |
| Anma Gerilim | 1200 Vdc |
| Ağırlık | 112 g |
| Çalışma Sıcaklığı | -40°C ile +85°C |
| Tipik Sektör | Preşarj, batarya, kompakt sistemler |
☀️ P115 — Solar/PV Özel Sertifikalı
Tipik kullanım: Solar PV string box, fotovoltaik DC kesim, NEC uyumlu sistemler
Spesifik özellikler:
┌──────────────────────────────────────────────────────────┐
│ P115 — SOLAR PV ÖZEL OPTİMİZASYON │
│ │
│ ✅ UL onaylı (cRUus — ABD + Kanada) │
│ ✅ NEC 690.11 — DC arc fault interrupting │
│ ✅ NEC 690.12 — Rapid shutdown (PV) │
│ ✅ 1500 Vdc utility-scale solar uyumlu │
│ ✅ 50 A sürekli akım │
│ ⚠️ Çalışma sıcaklığı: -40°C ile +65°C │
│ (diğer P'lerden farklı — solar paneller için │
│ ortam tipi çalışma) │
└──────────────────────────────────────────────────────────┘
🪶 P125 — Düşük Akım Kompakt
Tipik kullanım: Düşük akım precharge devresi, kompakt güç elektroniği
| Özellik | Değer |
|---|---|
| Sürekli Akım | 30 A |
| Anma Gerilim | 1200 Vdc |
| Ağırlık | ~115 g |
| Tipik Sektör | Düşük güç preşarj, kompakt sistemler |
⚡ P195 — Yüksek Akım P Serisi
Tipik kullanım: Yüksek akım kompakt güç sistemleri, ESS modül seviyesi
| Özellik | Değer |
|---|---|
| Sürekli Akım | 80 A |
| Anma Gerilim | 1500 Vdc |
| Ağırlık | ~140 g |
| Tipik Sektör | Solar string, küçük ESS, DC fast charging |
3. Bi-Directional Anahtarlama — Niye Önemli?
Bi-directional (çift yönlü) anahtarlama, kontaktörün her iki akım yönünde güvenli kesme yapabilmesi anlamına gelir.
3.1. Tek Yönlü vs Çift Yönlü Karşılaştırma
┌──────────────────────────────────────────────────────────┐
│ TEK YÖNLÜ KONTAKTÖR (Geleneksel) │
│ │
│ (+)─────[Kontaktör]─────(-) │
│ │ │
│ ▼ İdeal akım yönü (anahtarlama optimum) │
│ │
│ ▲ Ters akım altında ark söndürme yetersiz │
│ → Kontak ömrü kısalır │
│ → Yanma riski │
└──────────────────────────────────────────────────────────┘
┌──────────────────────────────────────────────────────────┐
│ ÇİFT YÖNLÜ KONTAKTÖR (P serisi MiniTACTOR™) │
│ │
│ (+/-)─────[Kontaktör]─────(-/+) │
│ │
│ ↕️ Her iki akım yönünde güvenli kesme │
│ │
│ Avantajlar: │
│ ✅ Şarj VE deşarj akımında aynı performans │
│ ✅ V2G ve regen brake uyumlu │
│ ✅ Tek modelle iki yönlü çözüm │
│ ✅ Kurulum hatası riski sıfır (kutupsuz) │
│ ✅ Daha uzun kontaktör ömrü │
└──────────────────────────────────────────────────────────┘
3.2. P Serisinin Bi-Directional Avantajı Hangi Senaryolarda Kritik?
- 🔋 Batarya şarj/deşarj döngüleri — ESS, ev tipi solar pil
- 🚗 EV regen braking — sürüş+frenleme akım yönü değişir
- ⚡ V2G destekli sistemler — şebekeden çekme ve verme
- ☀️ Solar PV + ESS hibrit — gün içinde akım yönü sürekli değişir
- 🔄 Bidirectional DC-DC dönüştürücü — kompakt sistemler
4. NEC 690.11 ve 690.12 Solar Sertifikasyonu
P115 modeli özellikle solar PV uygulamaları için 2 kritik NEC standardını karşılar.
4.1. NEC 690.11 — DC Arc Fault Interrupting
Solar PV sistemlerde DC ark hatası, yangın riskinin ana nedenlerinden biridir. Aksak DC bağlantılar kararlı ark üretebilir.
┌──────────────────────────────────────────────────────────┐
│ NEC 690.11 — DC ARC FAULT KORUMA │
│ │
│ 📋 Gereksinim: │
│ PV sistemlerin DC tarafında ark hatasını algılayıp │
│ hızla kesen koruma cihazı zorunlu │
│ │
│ 🎯 P115'in Rolü: │
│ • Ark hatası algılaması sonrası hızlı kesim │
│ • UL onaylı koruma fonksiyonu │
│ • Yangın riski minimum │
└──────────────────────────────────────────────────────────┘
4.2. NEC 690.12 — Rapid Shutdown
Acil durumlarda (yangın, deprem, müdahale) PV sistemin hızla güvenli moda alınması:
┌──────────────────────────────────────────────────────────┐
│ NEC 690.12 — RAPID SHUTDOWN │
│ │
│ 📋 Gereksinim: │
│ Tetikleme sonrası 30 saniye içinde: │
│ • Çatı içi DC kabloları ≤80 V │
│ • Çatı dışı sistem ≤30 V │
│ │
│ 🎯 P115'in Rolü: │
│ • Hızlı, kontrollü kesim │
│ • İtfaiye müdahalesi öncesi güvenlik │
│ • UL onaylı tetikleme süresi │
└──────────────────────────────────────────────────────────┘
4.3. Bu Sertifikalar Hangi Pazarda Zorunlu?
- 🇺🇸 ABD: NEC 2014 sonrası zorunlu (eyaletlere göre değişir)
- 🇨🇦 Kanada: CSA standartlarında benzer gereksinimler
- 🇪🇺 AB: ATEX + IEC yerine geçmez ama uyum sağlar
- 🇹🇷 Türkiye: Solar yatırım projelerinde iyi uygulama olarak tercih edilir
5. P Serisi Uygulama Senaryoları
5.1. 🔋 EV Preşarj Devresi
EV batarya sistemlerinde kapasitör şarj süreci için kullanılır:
┌──────────────────────────────────────────────────────────┐
│ EV PREŞARJ DEVRESİ — P SERİSİ KONUMU │
│ │
│ [Batarya Pack 800V] ──┬── [Ana Kontaktör — GX] │
│ │ │
│ ├── [P105/P125] → Preşarj │
│ │ │ │
│ │ [Direnç] │
│ │ │ │
│ └───────┴── [Inverter/Drive] │
│ │
│ P serisinin avantajı: │
│ • Kompakt: PCB veya küçük panel üstü │
│ • Hafif: kart ağırlığını artırmaz │
│ • 1200V: 800V sistem güvenli marj │
│ • Bidirectional: kurulum yönü serbest │
└──────────────────────────────────────────────────────────┘
Bu konu detaylı: P Serisi EV Preşarj Devresi
5.2. ☀️ Solar PV String Box
Solar string box veya combiner box içinde:
- 🌞 String başına 1× P115 — DC kesim
- 🔌 NEC 690.11 ark koruma
- 🚨 NEC 690.12 rapid shutdown
- 🛡️ 1500 Vdc utility-scale uyum
5.3. 🚁 Drone ve Mobil Robotlar
Drone ve UAV'larda her gram kritik:
- 🪶 140 gram altı — yük kapasitesi etkilenmez
- ⚡ 1500 Vdc'ye kadar — yüksek voltaj propulsion
- 🔌 PCB montaj — kart tabanlı sistem
- 🔄 Bidirectional — regen brake / motor reverse
5.4. 📡 Telekom Güç Sistemleri
Telekom backup sistemleri:
- 🏢 Rack-mounted kompakt kontaktör
- 🔋 Pil sistemi devreye alma
- ⚡ UPS geçiş kontaktörü
- 🌐 48V veya HV sistem
5.5. 🔋 Küçük ESS (Konut Tipi)
5-20 kWh konut tipi ESS:
- 🏠 Konut tipi solar + pil
- ⚡ String inverter giriş kesim
- 🛡️ Acil kesim sistemi
- 📐 Standart panel boyutu
6. P Serisi vs Alternatif Çözümler
6.1. P vs GIGAVAC GX/GV Serileri
| Boyut | P Serisi | GV Serisi | GX Serisi |
|---|---|---|---|
| Hedef Pazar | Kompakt küçük güç | Ekonomik orta güç | Premium 800V EV |
| Akım Aralığı | 30-80 A | 100-500 A | 175-700 A |
| Gerilim Aralığı | 1200-1500 V | 100-1000 V | 800 V |
| Ağırlık | 100-140 g | 190-450 g | 250-400 g |
| Tipik Kullanım | PCB, drone, küçük ESS | Marine, hazloc, AGV | Premium EV, OEM |
| Solar Sertifika | ✅ P115 (NEC 690) | ❌ | ❌ |
6.2. P vs Geleneksel PCB Mountable Kontaktör
┌──────────────────────────────────────────────────────────┐
│ P SERİSİ vs GELENEKSEL PCB KONTAKTÖR │
│ │
│ Boyut Geleneksel P Serisi │
│ ────────────────── ────────────── ────────────── │
│ Hermetik Mühür ❌ Sınırlı ✅ Hermetik │
│ Voltaj Aralığı ~600 V max 1500 V max │
│ Bidirectional ⚠️ Çoğunda yok ✅ Tüm modeller │
│ Solar Sertifika ❌ ✅ P115 │
│ Servis Ömrü ~100K cycle 1M cycle │
│ IP Koruma IP54 tipik IP67/IP69K │
└──────────────────────────────────────────────────────────┘
7. Türkiye ve MENA Pazarında P Serisi
7.1. Türkiye Pazarı Trendi
- ☀️ Konut tipi solar PV — TEDAŞ yönetmelik genişlemesi
- 🏠 Ev tipi ESS — net metering ile pazar büyüyor
- 🚁 Türk drone ve UAV sektörü — TUSAŞ, Baykar tedarikçi ihtiyaçları
- 📡 Telekom altyapı — Türk Telekom, Turkcell yedek güç
- ⚡ DC fast charging istasyon küçük komponentleri
7.2. MENA Pazarı
- 🇸🇦 Suudi Arabistan — NEOM solar projeleri
- 🇦🇪 BAE — Mubadala renewable
- 🇪🇬 Mısır — Akdeniz solar
- 🇲🇦 Fas — Sahra solar yatırımları
P serisinin NEC 690.11/690.12 sertifikasyonu, ABD pazarına ürün ihraç eden Türk OEM'leri için stratejik avantaj sağlar.
8. Sıkça Sorulan Sorular
S1: P serisi neden bu kadar hafif?
MiniTACTOR™ patentli tasarımı sayesinde:
- 🎯 Optimized magnetic circuit — gereksiz materyal yok
- 🪶 Kompakt seramik yalıtım — daha az kütle
- ⚙️ Verimli aktüatör — küçük bobin yeterli
- 📐 Akıllı geometri — minimum hacim
Yarım kilonun altında ağırlık, drone, mobil robot, kompakt elektronik uygulamaları için kritik avantajdır.
S2: P115'in NEC sertifikası neden önemli?
NEC 690.11 ve 690.12, ABD'de solar PV sistemleri için zorunlu standartlardır. Bu sertifikalar:
- ✅ Yangın riski minimum — DC ark koruma
- ✅ İtfaiye müdahalesi güvenli — rapid shutdown
- ✅ Sigorta uyumlu — ABD yatırımları için
- ✅ UL cRUus onaylı — kuzey Amerika pazarı
ABD ihracatçı olmasanız bile, bu sertifikalar kaliteyi gösteren dolaylı avantajlar sağlar.
S3: P serisi sadece tek-yönlü mü çalışır?
Hayır — tüm P modelleri bi-directional (çift yönlü) çalışır:
- ✅ Her iki akım yönünde güvenli kesme
- ✅ Kutupsuz tasarım — kurulum yönü serbest
- ✅ V2G, regen brake uyumlu
- ✅ Şarj/deşarj döngüleri için optimal
S4: P serisi V2G uygulamaları için yeterli mi?
P serisi küçük güç V2G uygulamaları için uygundur:
- ✅ Bidirectional — V2G temel gereksinim
- ✅ 30-80 A — küçük ev V2G yeterli
- ⚠️ Yüksek akım V2G (Class 8 araç, megawatt) için GTM400/500 önerilir
- ⚠️ Premium tier-1 OEM V2G için GXVB611
P, konut tipi V2G veya kompakt V2H sistemleri için stratejik tercih.
S5: P serisi nasıl monte edilir?
P serisi MiniTACTOR™ kontaktörler pozisyon bağımsızdır — istenilen herhangi bir yönde monte edilebilir:
İki ana montaj seçeneği:
- Panel montajı — M4 power terminal, M3 bobin terminal stud'ları
- PCB montajı — direkt PCB üstü entegrasyon
Bu çift seçenek, sistem mimarisinde esneklik sağlar.
S6: P serisi datasheet'inde detaylı bilgi nasıl alabilirim?
P serisi tüm modellerinin datasheet'leri Sensata global sitesinde mevcuttur. Türkiye'de info@imbelectric.com üzerinden:
- ✅ Datasheet Türkçe açıklamalar
- ✅ Selection guide ücretsiz
- ✅ Numune talep — 24 saat içinde dönüş
- ✅ Mühendislik desteği — proje bazlı
9. Sonuç: Kompakt Güç Elektroniğinin Patentli Çözümü
P serisi MiniTACTOR™, GIGAVAC'ın patentli kompakt güç anahtarlama teknolojisini yarım kilonun altında sunan stratejik çözümdür. Drone, mobil robot, EV preşarj, solar PV string box, küçük ESS — modern kompakt güç elektroniği uygulamaları için doğru kontaktör seçeneğini sunar.
P serisinin 5 stratejik avantajı:
- ✅ MiniTACTOR™ patentli kompakt — 100-140 gram, sektör en hafifi
- ✅ 1500 Vdc'ye kadar anahtarlama — geleceğe hazır gerilim sınıfı
- ✅ Bi-directional — her iki akım yönünde güvenli
- ✅ P115 NEC 690.11 + 690.12 — solar PV özel sertifikalı
- ✅ 1.000.000 cycle + IP67/IP69K — uzun ömür ve hermetik koruma
GIGAVAC ailesinin 2002'den beri kanıtlanmış mühendislik birikimi + MiniTACTOR™ kompakt yenilik = modern kompakt güç elektroniği pazarının altın standardı.
10. IMB Electric ile P Projeleriniz
IMB Electric, GIGAVAC ürünlerinin 2012'den beri Türkiye, 2021'den beri Türkiye + Orta Doğu (İran ve diğer yasaklı ülkeler hariç) + Kuzey Afrika yetkili distribütörüdür.
P Projeleriniz İçin Sunduğumuz Hizmetler:
- ✅ Numune temini — Sensata global stoğundan koordineli tedarik
- ✅ Mühendislik desteği — preşarj devre tasarımı, solar string box, drone entegrasyon
- ✅ NEC 690.11 / 690.12 dokümantasyon — solar projeler için
- ✅ UL cRUus sertifika dosyaları
- ✅ PCB tasarım danışmanlığı
- ✅ Volume project desteği
- ✅ 24 saat içinde mühendislik dönüşü
- ✅ Türkçe teknik destek
Hızlı Talep:
📧 info@imbelectric.com
📞 +90 (212) 544 59 59
💬 WhatsApp: +90 (552) 544 59 59
🌐 imbelectric.com/tr/contact
İlgili Yayınlar
- GIGAVAC P Serisi EV Preşarj Devresi Tasarımı
- GIGAVAC P Serisi Küçük Güç Uygulamaları
- GIGAVAC HX Serisi: 1500 Vdc Utility-Scale
- GIGAVAC GV Serisi: Ekonomik Çözüm
- Elektrikli Araçlar için Preşarj Devresi Tasarımı
- BMS Topolojileri
- Kontaktör ve Yüksek Voltaj Rölesi Seçimi
- Sigortalar ve Devre Kesiciler Arasındaki Farklar
Yayın Tarihi: Şubat 2024 (P serisi MiniTACTOR™ trend dönemi)
Yazar: IMB Electric Mühendislik Ekibi
Kategoriler: GIGAVAC, P, MiniTACTOR™, DC Kontaktör, Whitepaper
Anahtar Kelimeler: P serisi MiniTACTOR, GIGAVAC P, P105, P115, P125, P195, kompakt DC kontaktör, preşarj kontaktör, solar PV kontaktör, NEC 690.11, NEC 690.12, rapid shutdown solar, drone kontaktör, AGV kontaktör, PCB montaj kontaktör, hafif hermetik kontaktör, IMB Electric P distribütör
