Gigavac'ın endüstriyel DC kontaktör portföyünde GX ve SGX aileleri ilk bakışta benzer görünür: ikisi de hermetik mühürlü, seramik yalıtımlı, polariteden bağımsız çalışan, yüksek voltajda DC anahtarlama için tasarlanmış kontaktörlerdir. Ancak gövde formundan kısa devre dayanımına, akım sınıflandırmasından sertifikasyon kapsamına kadar pek çok mühendislik kararı bu iki aile arasındaki seçimi belirler. Bu yazıda, IMB Electric mühendislik ekibinin tipik proje değerlendirmesinde sorduğu soruları sırayla ele alıyoruz.
Form Faktörü Farkı

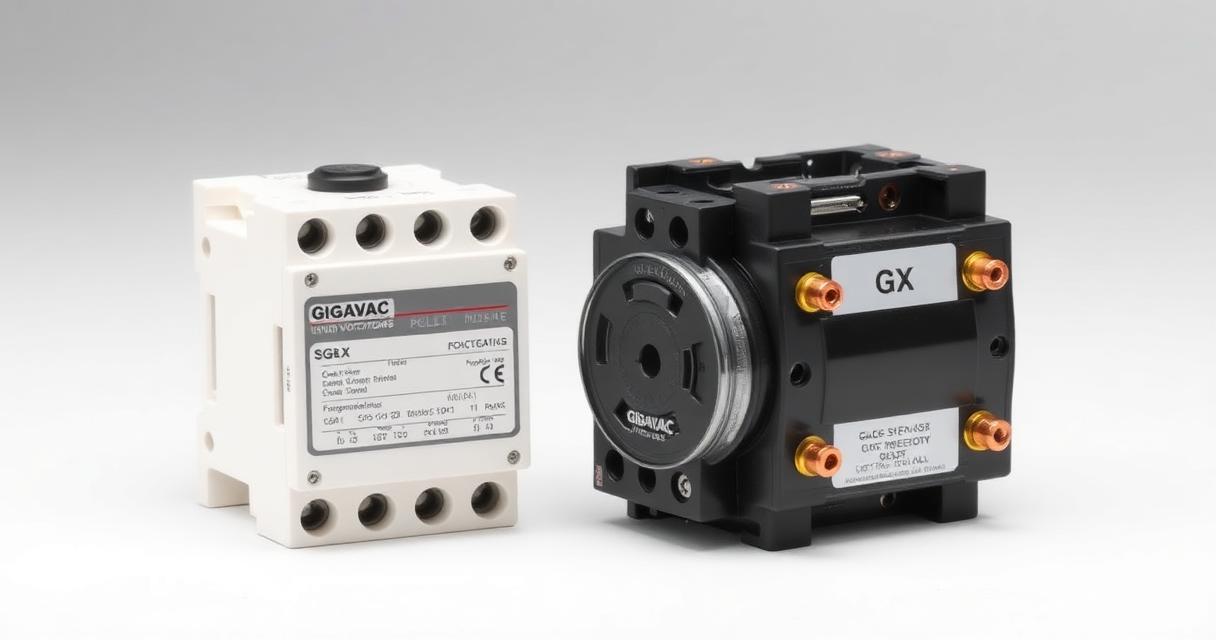

GX serisi (GX11, GX12, GX14, GX16, GX21, GX22) yatay tabanlı, geleneksel "L-shape" gövdeye sahiptir; bobin tarafı altta, ana terminaller üstte yer alır. SGX serisi ise (SGX050, SGX150, SGX250, SGX400) kompakt kare formda, neredeyse simetrik bir gövde sunar. Aynı akım sınıfında SGX, GX'e kıyasla pano içinde belirgin biçimde daha az hacim kaplar; özellikle modüler BESS tepsileri ya da DC şarj çekmecelerinde kritik avantaj sağlar.
Akım & Voltaj Sınıflandırması
İki ailenin sürekli akım aralıkları kısmen örtüşür ama hedef segmentleri farklıdır:
- SGX serisi: 50 A → 400 A · 1000 Vdc maksimum çalışma gerilimi.
- GX serisi: 150 A → 1000+ A · 600/750/1500 Vdc seçenekleriyle daha geniş gerilim yelpazesi.
Pratik olarak SGX, "orta akım — yüksek gerilim — kompakt mahfaza" kombinasyonunda; GX ise "yüksek akım — DC busbar bağlantısı — yatay panel montajı" gerektiren projelerde tercih edilir.
Kısa Devre Davranışı
SGX ailesinin tüm üyeleri datasheet'lerinde "no smoke, no fire" güvenlik ifadesi ile kısa devre koşulu altında kontrollü bir mekanik davranış garanti eder. SGX050/150 için 6 kA @ 5 ms ve 4 kA @ 20 ms; SGX250 için 8 kA @ 5 ms (500 Vdc) tipik koşullardır. GX serisinin daha büyük üyeleri (GX21/22) belirgin biçimde daha yüksek kısa devre kapasitesi sunar; ancak SGX'in daha sıkı paketlenmiş yapısı, BESS gibi sigorta-koordinasyonunun zaten dar tutulduğu uygulamalarda yeterli ve daha güvenli bir bütünlük sağlar.
Sertifikasyon
İki aile de Gigavac'ın geleneksel UL test seti ile değerlendirilir; SGX, daha güncel olan endüstriyel DC kontaktör pazarına yönelik olarak EV şarj cihazı ve BESS uygulamalarında talep gören koşullarda sertifikalanır. GX ise demiryolu, savunma ve yüksek akım dağıtım panolarında uzun yıllardır referans gösterilen bir hattır. Proje sertifikasyon planınızı belirleyen üçüncü taraf onayı (UL, IEC, vb.) seri seçiminde belirleyici olabilir; spesifik onay belgesini IMB Electric'ten talep edebilirsiniz.
Hangi Uygulamada Hangi Aile?
- BESS modüllerinde DC ana kontaktör (≤ 400 A · ≤ 1000 Vdc): SGX150 / SGX250 / SGX400
- EV DC hızlı şarj kabini (50–350 kW): SGX150 / SGX250 (bağlantı + izolasyon kontaktörü)
- Endüstriyel DC dağıtım panosu (≥ 500 A): GX21 / GX22
- Demiryolu / yardımcı güç sistemleri: GX serisi (uzun ömürlü referans)
- PCB veya çekmece tipi modüler montaj: SGX (kare form ve kısa profil)
İki ailenin kesişiminde kalan projelerde IMB Electric mühendislik ekibi, sürekli/ani akım profili ve mahfaza kısıtınız üzerinden yazılı bir karşılaştırma raporu hazırlar. Detaylı seçim için SGX serisi sayfasını ve GX serisi sayfasını inceleyebilir, ya da projeniz için RFQ formunu doldurabilirsiniz.
