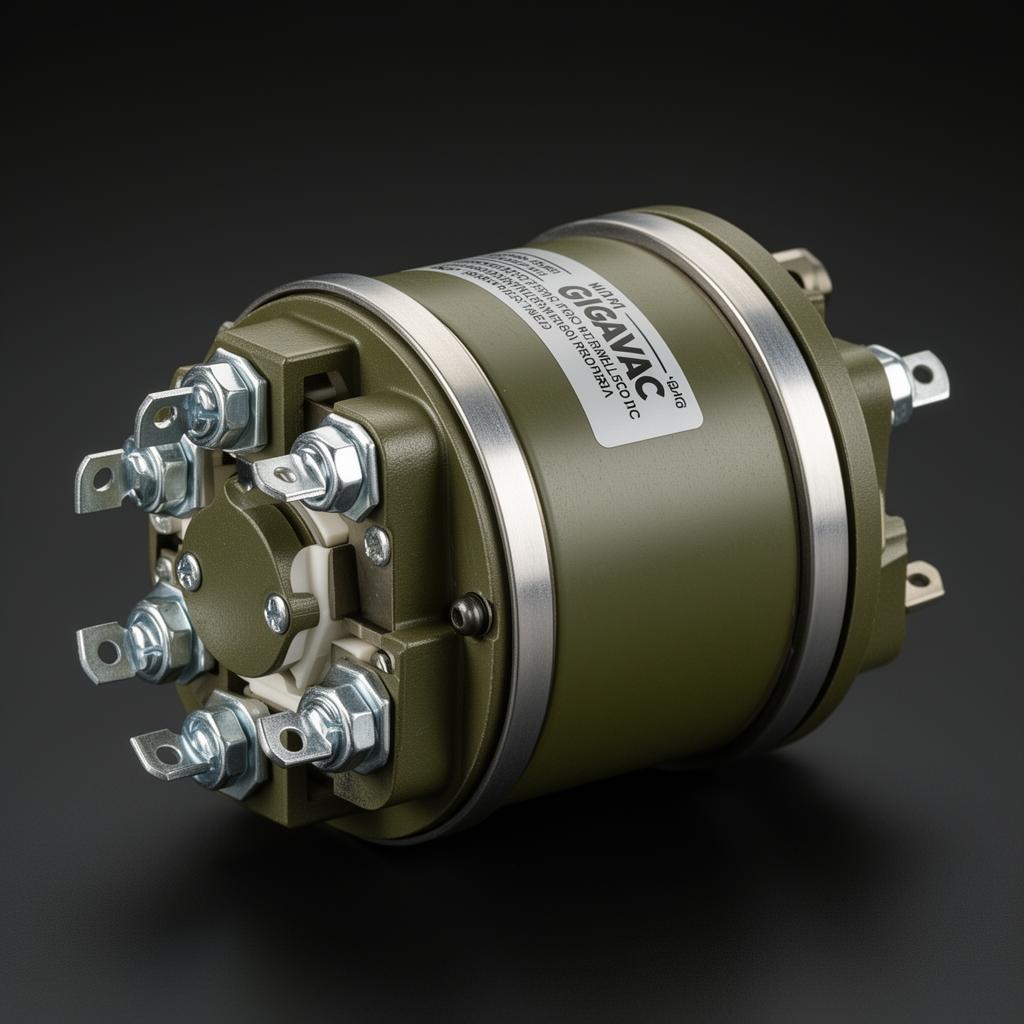

GIGAVAC MXSA15 ve MXSA16: 48V Endüstriyel ve Askeri Sistemler İçin Aşırı Akım Koruyucu Smart-Tactor™
Forklift, AGV, Askeri Kara Aracı ve Heavy-Duty Endüstriyel Sistemler İçin Dahili Akıllı Aşırı Akım Tepkisi — MXSA15 (350 A) ve MXSA16 (600 A) ile MIL-R-6106 Mirasının Akıllı Versiyonu
TL;DR — Hızlı Özet
GIGAVAC MXSA serisi, MX ailesinin dahili aşırı akım koruyucu akıllı varyantıdır. Geleneksel sigorta + akım sensörü + BMS yazılımı kombinasyonunu tek üründe birleştirir. Klasik MX'in gümüş kontaklı + 200°C anma + MIL-R-6106 askeri standart mirasını koruyarak anlık aşırı akım algılama ve mekanik tepki ekler. MXSA15 (350 A) ve MXSA16 (600 A) modelleri, 12-48 Vdc anma gerilim aralığı, 85°C max ambient, 125°C max terminal sıcaklığı ile forklift filolarından askeri kara araçlarına kadar geniş bir uygulama yelpazesini kapsar.
MXSA'nın temel avantajı: 48V endüstriyel sistemlerin yüksek inrush profilleri — motor başlangıç akımları, ağır yük kaldırma, AGV ivmelenme — durumlarında anlık koruma sağlar. Sigortanın tek kullanımlık dezavantajı yoktur — resettable olarak yeniden devreye alınabilir.
Hedef Kitle: 48V endüstriyel sistem mühendisleri, askeri araç koruma tasarımcıları, forklift OEM'leri, AGV otomasyon ekipleri, ağır iş makineleri elektrifikasyon mühendisleri.
Bu yazıyı okuyacak süreniz: ~9 dakika.
1. 48V Endüstriyel Sistemlerin Aşırı Akım Tehditleri
48V endüstriyel ve askeri uygulamalar, aşırı akım risklerinin özellikle yüksek olduğu segmentlerdir:
1.1. Tipik Aşırı Akım Senaryoları
- ⚡ Motor inrush akımı — forklift kaldırma motorları, AGV sürüş motorları
- ⚡ Yük altında ani aşırı akım — yokuş, ağır yük başlangıcı
- ⚡ Hidrolik pompa başlangıç akımı — kompresör, pompa motorları
- ⚡ Çoklu yük etkileşimi — sistem genelinde geçici dalgalanma
- ⚡ Kısa devre arızaları — kablo zedelenmesi, kontaktör arızası
- ⚡ Termal kaçak öncesi anormaliler — batarya hücrelerinde başlangıç sinyalleri
48V sistemleri, EV pazarına kıyasla daha yüksek inrush profilleri ile karakterizedir — motor sürücü ve kaldırma sistemleri kısa süreli 5-10 katı sürekli akım çekebilir.
1.2. Klasik 48V Koruma Mimarisinin Yetersizlikleri
48V sistemler için geleneksel koruma:
[Batarya 48V] → [Sigorta] → [Hall Sensörü] → [BMS] → [Kontaktör] → [Yük]
↓ ↓ ↓
(Tek kullanım) (Kalibrasyon) (Yazılım gecikmesi)
Sorunlar:
- ❌ Birden fazla komponent — her biri ek arıza noktası
- ❌ Sigorta tek kullanımlık — geçici inrush bile sigortayı atabilir
- ❌ Hall sensörü EMI hassas — 48V endüstriyel ortam gürültülüdür
- ❌ BMS yazılım gecikmesi — algılama+karar+komut birkaç ms alır
- ❌ Karmaşık BOM — sistem entegrasyonu uzar
- ❌ Periyodik kalibrasyon — yaşlanma drift'i
İşte tam burada MXSA devreye giriyor.
2. GIGAVAC MXSA: Tek Üründe 48V Akıllı Koruma
MXSA, MX ailesinin dahili aşırı akım koruyucu Smart-Tactor™ üyesidir. Sensata'nın doğrulanan teknik tanımıyla:
"The maximum voltage rating of the contacts is 12-48V. The inrush current for the 15 MXSA is 3.9A and 16 MXSA is 3.8A. The maximum ambient temperature for the MXSA series is 85°C. The maximum terminal temperature for the MXSA series is 125°C. Connect a resistor Rx in parallel with the main contacts as shown in the diagram."
— GIGAVAC MXSA Smart-Tactor Current Sensing Contactor dokümantasyonu
2.1. MXSA'nın Çalışma Prensibi
MXSA, kontaktör gövdesinin içine entegre dahili akıllı koruma mantığı ile çalışır:
- Sürekli izleme — kontaktör boyunca akan akım dahili olarak izlenir
- Eşik karşılaştırma — fabrika ayarlı veya konfigüre edilebilir trip seviyeleri
- Anlık mekanik tepki — eşik aşıldığında devre mekanik olarak açılır
- BMS bildirimi — olay sistem kontrolörüne raporlanır
- Resettable — geçici arıza sonrası yeniden devreye alınabilir
Bu dahili koruma mantığı, harici BMS yazılım gecikmelerini fiziksel olarak ortadan kaldırır.
2.2. Rx Paralel Direnç Tasarımı
MXSA datasheet'inde belirtilen kritik bir tasarım detayı: Rx paralel direnç. Bu direnç, ana kontakların paralelinde bağlanır ve şu fonksiyonları sağlar:
- 🔌 Preşarj akımı yönetimi — kontaktör kapatılmadan önce kapasitif yükleri kademeli şarj etme
- 🛡️ Inrush koruma — ani akım piklerini sınırlama
- ⚡ Kontak ömrünü uzatma — yapışma riski azaltır
Rx değeri uygulamaya özgü olarak hesaplanır — IMB Electric mühendislik desteği bu hesaplamada yardımcı olabilir.
3. MXSA Modelleri: MXSA15 vs MXSA16
| Özellik | MXSA15 | MXSA16 |
|---|---|---|
| Sürekli Akım | 350 A | 600 A |
| Anma Gerilimi | 12-48 Vdc | 12-48 Vdc |
| Inrush Akımı | 3.9 A | 3.8 A |
| Max Ambient Sıcaklık | 85°C | 85°C |
| Max Terminal Sıcaklık | 125°C | 125°C |
| Bobin Seçenekleri | 12 / 24 Vdc | 12 / 24 Vdc |
| Yalıtım | EPIC® patentli seramik | EPIC® patentli seramik |
| Sertifikasyon Mirası | MIL-R-6106 + RoHS | MIL-R-6106 + RoHS |
| Kontak Malzemesi | Gümüş | Gümüş |
| Tipik Kullanım | Standart forklift, AGV | Yüksek akım heavy-duty, askeri |
| Ağırlık | ~725 g | ~900 g |
Seçim Kriterleri:
- 300 A altında sürekli akım → MXSA15
- 400-550 A arası sürekli akım → MXSA16
- Yüksek inrush profilli uygulamalar → MXSA16 daha geniş pay sunar
- Askeri MIL-R-6106 uyumluluğu kritik ise → her iki model de uygun
4. MXSA'nın MX Mirası: Neden 48V'da Kıyaslanamaz?
MXSA, MX serisinin 2010'lardan beri kanıtlanmış mühendislik birikimini taşır.
4.1. Gümüş Kontaklar — Yüksek Inrush Avantajı
Sensata'nın MX serisi sayfasında belirtildiği gibi:
"Silver contacts ensure long life and contact weld resistant operation even in high inrush and overload applications."
— Sensata MX Series, sensata.com
Gümüş kontakların 48V endüstriyel sistemlerdeki avantajları:
- ⚡ Forklift kaldırma motoru inrush — gümüş kontak yapışma direnci yüksek
- 🤖 AGV ivmelenme akımları — sürekli yüksek inrush profilleri
- 🪖 Askeri araç motor sürücü — agresif yük profilleri
- ⛏️ Madencilik makineleri — yüksek kaldırma kuvveti
4.2. 200°C Anma Sıcaklığı
"The ceramic to metal weld allows for operation in extreme temperatures up to 200°C."
— Sensata MX Series
MX'in 200°C anma sıcaklığı, GX'in 175°C üzerindedir. MXSA için bu:
- 🔥 Aşırı akım koşullarında ek termal güvenlik marjı
- 🌡️ Sürekli yüksek yük altında stabil performans
- ⚙️ Heavy-duty endüstriyel ortamlarda dayanım
4.3. MIL-R-6106 Askeri Standart
MXSA'nın askeri uygulamalardaki avantajı:
- 🪖 ABD askeri spesifikasyon uyumu
- 🛡️ Şok ve titreşim dayanımı
- 🌍 Ekstrem çevre koşulları — sıcaklık, nem, irtifa
- 📋 Sertifikasyon dokümantasyonu hazır
4.4. Çift-Bobin (Dual Coil) + EMI Emisyonu Yok
"Coil: Efficient two coil design with no PWM or EMI emissions. Coil suppression built in."
— MX Series datasheet
48V endüstriyel ortamda EMI gürültüsü yaygın bir sorundur — fabrika otomasyonu, robotlar, kaynak ekipmanları. MXSA'nın PWM-siz dual-coil tasarımı, bu ortamlarda stabil performans sağlar.
5. MXSA'nın Tipik Uygulama Senaryoları
5.1. Heavy-Duty Forklift Filoları
Endüstriyel forklift operasyonları:
- 🚛 Crown, Hyster, Toyota Material Handling seviyesi araçlar
- 🏋️ Kaldırma motoru koruma — yüksek inrush dayanımı
- 🔋 Sürüş motoru koruma — ivmelenme akımları
- 📊 Filo geneli koruma standardı — tutarlı sertifikasyon
5.2. AGV ve Otomasyon Sistemleri
Fabrika içi AGV (Automated Guided Vehicle):
- 🤖 24/7 operasyon — sürekli koruma kritik
- 🏭 Kaynak ekipmanları yakınında — EMI dayanımı
- ⚡ Anlık mekanik tepki — yazılım gecikmesi yok
- 🛡️ Operatör güvenliği — fabrika ortamında
5.3. Askeri Kara Araçları
ABD ve NATO standartlarında:
- 🪖 Taktik elektrikli araçlar
- 🪖 Lojistik destek araçları
- 🛡️ MIL-R-6106 sertifikasyon zorunlu projeler
- 🌍 Ekstrem çevre — sıcak, soğuk, nem, titreşim
- 🔌 48V askeri standart bara koruması
5.4. Ağır İş Makineleri
Madencilik, inşaat, off-road:
- ⛏️ Madencilik kamyonları
- 🚜 İnşaat ekipmanları
- 🌾 Tarım traktörleri — yeni nesil elektrifikasyon
- 🌍 Uzak konumlu operasyon — saha bakım sınırlı
5.5. Marine ve Yat Sistemleri
Küçük tekne ve yat elektrifikasyonu:
- ⚓ 48V deniz batarya bara koruması
- 🌊 IP67 dayanım — agresif deniz ortamı
- 🛥️ Hibrit tahrik sistemleri koruma
5.6. Endüstriyel Mobilite
Fabrika içi taşıma:
- 🚚 Elektrikli tow tractor
- 📦 Otomatik palet taşıyıcılar
- 🛒 Endüstriyel pallet jack
6. MXSA vs Geleneksel 48V Sigorta+Sensör Mimarisi
┌─────────────────────────────────────────────────────────┐
│ GELENEKSEL 48V: Sigorta + Hall + BMS + Kontaktör │
│ │
│ [48V Batarya] → [Sigorta] → [Hall Sensörü] → │
│ ↓ ↓ │
│ (Tek kullanım) (EMI hassas) │
│ ↓ │
│ [BMS] → [Karar] → [Kontaktör] → [Yük] │
│ │
│ Komponent Sayısı: 4+ ayrı parça │
│ Tepki Süresi: BMS yazılım gecikmesi var │
│ Sigorta atınca: Saha servisi gerekir │
│ EMI Hassasiyeti: Yüksek (Hall sensörü) │
│ Mühendislik Karmaşıklığı: Yüksek │
└─────────────────────────────────────────────────────────┘
⬇️ MXSA Çözümü ⬇️
┌─────────────────────────────────────────────────────────┐
│ YENİ NESİL: MXSA Tek Üründe Akıllı 48V Koruma │
│ │
│ [48V Batarya] → [MXSA15/16] → [Yük] │
│ ↑ │
│ (Akım algılama + Koruma + Kontaktör + EMI dayanım) │
│ │
│ Komponent Sayısı: 1 entegre çözüm │
│ Tepki Süresi: Mekanik (BMS gecikmesi yok) │
│ Resettable: ✅ (sigorta gibi tek kullanımlık değil) │
│ EMI Dayanımı: ✅ (PWM-siz dual coil) │
│ Mühendislik Karmaşıklığı: Düşük │
└─────────────────────────────────────────────────────────┘
Karşılaştırma Tablosu
| Boyut | Geleneksel 48V Mimari | MXSA |
|---|---|---|
| Komponent Sayısı | 4+ ayrı parça | 1 entegre çözüm |
| Tepki Süresi | BMS yazılım + komponent gecikmeleri | Mekanik (anlık) |
| Sigorta | Tek kullanımlık | ❌ Gerekmez (resettable) |
| Akım Algılama | Harici Hall efekt | ✅ Dahili |
| EMI Dayanımı | Hall sensörü etkilenebilir | ✅ Dual coil PWM-siz |
| MIL-R-6106 | Komponent başına sertifika | ✅ Tek üründe |
| Saha Servisi | Sigorta değişimi gerekli | ✅ Reset |
| BOM Maliyeti | Yüksek (toplam) | Tek ürün |
7. MXSA vs Diğer MX Smart Varyantlar
| Smart Varyant | Asıl İşlev | MXSA ile Fark |
|---|---|---|
| MXSA | Aşırı akım koruma | Stand-alone akıllı koruma |
| MXC | CAN-bus tam telemetri | Veri + koruma + telemetri |
| MXSB | Akım algılama (analog) | Sadece akım ölçüm, koruma BMS'te |
| MXST | Bırakma gecikmeli | Zaman tabanlı kontrol |
| MXSL | Düşük gerilim koruma | Voltaj odaklı koruma |
Hızlı Seçim Rehberi:
- Sadece aşırı akım koruma istiyorsanız → MXSA
- Aşırı akım + tüm telemetri (CAN) → MXC
- Sadece akım izleme (BMS koruma yapsın) → MXSB
- Bırakma gecikme kontrol → MXST
- Düşük gerilim koruma (batarya derin deşarj) → MXSL
8. Hangi Projelerde MXSA Tercih Edilmeli?
✅ Yüksek Stratejik Uyum:
- Heavy-duty forklift filoları — yüksek inrush koruma
- AGV ve fabrika otomasyon sistemleri — EMI dayanımı kritik
- Askeri kara araçları — MIL-R-6106 sertifikalı
- Ağır iş makineleri — madencilik, inşaat, tarım
- 48V endüstriyel mobilite — tow tractor, palet taşıyıcı
- Marine/yat 48V sistemleri — agresif deniz ortamı
- Sigorta ataması istenmeyen sürekli operasyon
- Resettable koruma önceliği olan projeler
⚠️ MXSA Yerine Alternatif Düşünebileceğiniz Durumlar:
- 800 Vdc EV güç sistemi → GXSA daha uygun (farklı gerilim segmenti)
- Tam CAN-bus telemetri isteniyorsa → MXC daha uygun
- Sadece akım izleme + dış BMS koruma → MXSB daha ekonomik
- Çok düşük güç (< 100 A) → daha küçük seri değerlendirilebilir
9. Sıkça Sorulan Sorular
S1: MXSA'nın aşırı akım eşik değeri ayarlanabilir mi?
MXSA'nın trip eşikleri fabrika ayarlı olarak datasheet değerlerine göre belirtilir. Spesifik trip seviyeleri ve tepki süreleri için modelin güncel datasheet'ine başvurulmalıdır. Eğer projenizde özel eşik değerleri gerekliyse, customization seçenekleri Sensata mühendislik ekibi ile değerlendirilebilir. IMB Electric, OEM volume projeleri için bu süreci koordine eder.
S2: MXSA bir sigorta yerine tam olarak geçer mi?
MXSA, resettable olması nedeniyle sigortaların tek kullanımlık dezavantajını ortadan kaldırır. Ancak çok yüksek genlikli arıza akımları (örneğin 16 kA seviyesi gibi modern EV pyrofuse senaryoları) için FaultBreak™ gibi özel koruma ürünleri daha uygun olabilir.
48V endüstriyel uygulamalarda tipik aşırı akım profili için MXSA, sigorta + sensör + BMS kombinasyonunun modern alternatifidir.
S3: MXSA'nın MIL-R-6106 sertifikasyon kapsamı nedir?
MX serisi, MIL-R-6106 askeri standartını karşılayacak şekilde tasarlanmış olup MXSA bu mirası taşır. Spesifik sertifikasyon detayları modelin güncel dokümantasyonunda belirtilir. Askeri tedarik gereksinimleri olan projeler için IMB Electric mühendislik ekibi sertifikasyon dokümantasyon paylaşımını koordine eder.
S4: MXSA15 ile MXSA16 arasında nasıl seçim yaparım?
Devre üzerinde beklenen maksimum sürekli akım ile seçim yapılır:
- 300 A altında sürekli akım → MXSA15 (350 A nominal — uygun güvenlik marjı)
- 400-550 A arası sürekli akım → MXSA16 (600 A nominal)
- Yüksek inrush profilli uygulamalar → MXSA16 daha geniş pay sunar
Detaylı boyutlandırma için çevre sıcaklığı, çevrim profili, inrush profili, derating eğrileri dikkate alınmalıdır.
S5: MXSA, MXC ile karşılaştırıldığında neden tercih edilebilir?
| Boyut | MXSA | MXC |
|---|---|---|
| Asıl İşlev | Stand-alone aşırı akım koruma | CAN-bus telemetri + koruma |
| Veri Çıkışı | Trip sinyali / durum | Tam telemetri (akım, voltaj, sıcaklık, çevrim) |
| Sistem Karmaşıklığı | Daha basit (analog/dijital) | Daha gelişmiş (CAN node) |
| Maliyet | Daha ekonomik | Daha kapsamlı |
| Tipik Uygulama | Stand-alone koruma | Akıllı sistem entegrasyonu |
Seçim kriterleri:
- Sadece koruma istiyorsanız → MXSA (ekonomik)
- Telemetri + diagnostik + koruma istiyorsanız → MXC
S6: MXSA, GXSA ile aynı ürün ailesi mi?
Hayır — farklı uygulama segmentleri için tasarlandılar:
| Boyut | MXSA | GXSA |
|---|---|---|
| Anma Gerilim | 12-48 Vdc | 12-800 Vdc |
| Yalıtım Sıcaklığı | 200°C anma | 175°C anma |
| Kontak Malzemesi | Gümüş | Standart seramik mühürlü |
| Sertifikasyon | MIL-R-6106 askeri uyumlu | UL1604, IP67/IP69K |
| Hedef Pazar | Askeri, ağır vasıta, AGV/forklift | EV preşarj, solar PV, ESS |
MXSA ve GXSA kıyaslanabilir alternatifler değildir — uygulamanıza göre seçim yapılmalıdır.
S7: MXSA için numune nasıl temin edebilirim?
IMB Electric, GIGAVAC ürünlerinin 2012'den beri Türkiye, 2021'den beri Türkiye + Orta Doğu (İran ve diğer yasaklı ülkeler hariç) + Kuzey Afrika yetkili distribütörüdür. MXSA için:
- info@imbelectric.com adresine numune talebi gönderin
- 24 saat içinde mühendisimiz proje gereksinimlerinizi değerlendirir
- Sensata global stok durumu ve teslimat planı hakkında geri dönüş yapılır
- Askeri ve heavy-duty projeler için özel teknik destek sağlanır
10. Sonuç: 48V Endüstriyel Akıllı Korumanın Tek Üründe Karşılığı
MXSA, GIGAVAC'ın 48V endüstriyel ve askeri pazar için optimize ettiği akıllı koruma çözümüdür. MX'in 2010'lardan beri kanıtlanmış mühendislik birikimi + dahili akıllı koruma yeteneği = forklift, AGV, askeri araç ve heavy-duty endüstriyel projeler için modern aşırı akım koruma standardı.
MXSA'nın 5 stratejik avantajı:
- ✅ MX mirası: gümüş kontak + 200°C + MIL-R-6106 — askeri/heavy-duty optimize
- ✅ Tek üründe akıllı koruma — komponent sayısı %75+ azalır
- ✅ Mekanik tepki hızı — BMS yazılım gecikmesi yok
- ✅ Resettable — sigortaların tek kullanımlık dezavantajı yok
- ✅ PWM-siz dual coil — 48V endüstriyel EMI dayanımı
GIGAVAC ailesinin 2002'den beri kanıtlanmış mühendislik birikimi + MXSA akıllı koruma yaklaşımı = 48V endüstriyel akıllı koruma çözümünün altın standardı.
11. IMB Electric ile MXSA Projeleriniz
IMB Electric, GIGAVAC ürünlerinin 2012'den beri Türkiye, 2021'den beri Türkiye + Orta Doğu (İran ve diğer yasaklı ülkeler hariç) + Kuzey Afrika yetkili distribütörüdür.
MXSA Projeleriniz İçin Sunduğumuz Hizmetler:
- ✅ Numune temini — Sensata global stoğundan koordineli tedarik
- ✅ Mühendislik desteği — 48V sistem koruma stratejisi, Rx hesaplama, inrush profil analizi
- ✅ Askeri tedarik — MIL-R-6106 sertifikasyon dokümantasyonu
- ✅ Forklift / AGV OEM entegrasyon planlaması
- ✅ Volume production — proje bazlı fiyatlandırma
- ✅ 24 saat içinde mühendislik dönüşü — BOM listenizi gönderin
- ✅ Türkçe teknik destek
Hızlı Talep:
📧 info@imbelectric.com
📞 +90 (212) 544 59 59
💬 WhatsApp: +90 (552) 544 59 59
🌐 imbelectric.com/tr/contact
İlgili Yayınlar
- DC Aşırı Akım Koruma Kontaktörü (MXSA Serisi)
- GIGAVAC Akıllı Kontaktör Serileri ve GigaFuse
- GIGAVAC GXC CANbus DC Kontaktör: BMS Entegrasyonu
- Akım Algılayan Analog Bilgi Çıkışlı DC Kontaktör (MXSB)
- DC Yükler İçin Bırakma Gecikmeli Kontaktörler MXST15/MXST16
- Elektrikli Araçlar için Preşarj Devresi Tasarımı
- Hibrit ve EV Elektrikli Araç Uygulamalarında Preşarj Hesabı
- Sigortalar ve Devre Kesiciler Arasındaki Farklar
Yayın Tarihi: Mayıs 2022 (Smart-Tactor lansman dönemi sonrası)
Yazar: IMB Electric Mühendislik Ekibi
Kategoriler: GIGAVAC, MX, DC Kontaktör, Sigorta, Whitepaper
Anahtar Kelimeler: MXSA15, MXSA16, GIGAVAC MXSA, 48V aşırı akım koruma, askeri DC kontaktör, MIL-R-6106 koruma, gümüş kontaklı koruma, AGV forklift koruma, heavy-duty 48V koruma, Smart-Tactor MXSA, resettable sigorta alternatifi, IMB Electric MXSA distribütör
