GIGAVAC HX Serisi Solar PV ve BESS Uygulamaları: 1500 Vdc Utility-Scale Sistemler İçin Tasarım Rehberi
Combiner Box DC Anahtarlama, Inverter Giriş Koruma, BESS Modül Seviyesi İzolasyon — HX200, HX21 ve HX22 İle 1500V Solar Santral ve Konteyner Tipi BESS Mimarileri
TL;DR — Hızlı Özet
Modern utility-scale solar PV santralleri ve konteyner tipi BESS sistemleri — her ikisi de 1500 Vdc DC bara üzerinden çalışıyor. Bu iki ekosistemde GIGAVAC HX serisi, DC izolasyon, acil kesim, sistem koruması gibi kritik fonksiyonların standart tercihidir. Bu yazıda, HX'in solar PV combiner box ve BESS modül seviyesindeki konumunu, mimari yerleşim, tasarım kriterleri ve proje seçim rehberi ile detaylı olarak inceliyoruz.
Hedef Kitle: Solar PV sistem mühendisleri, BESS sistem entegratörleri, EPC (Engineering, Procurement, Construction) firmaları, utility-scale enerji projeleri tasarımcıları, O&M (Operation & Maintenance) ekipleri.
Bu yazıyı okuyacak süreniz: ~10 dakika.

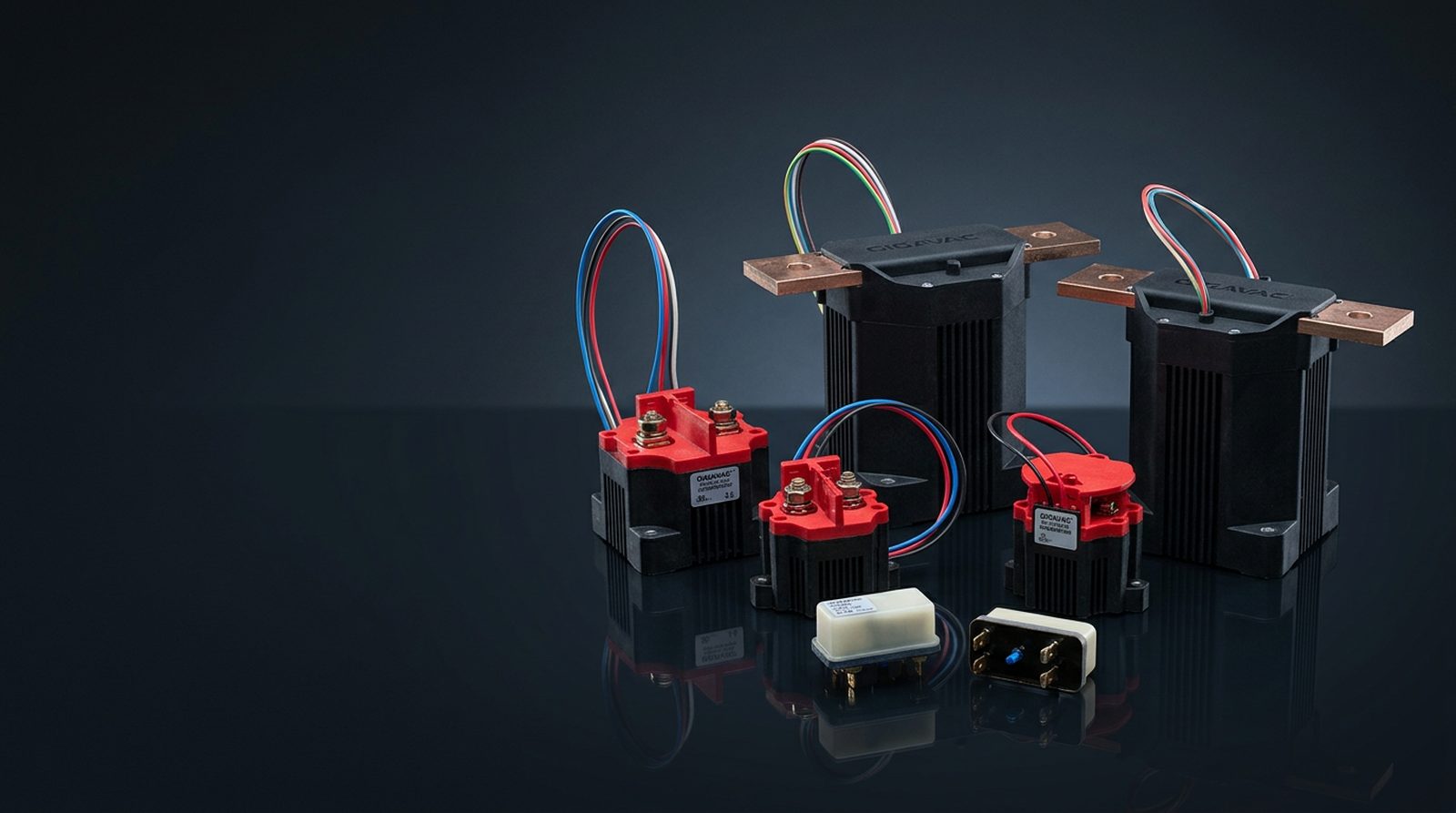

🖼️ Hero Görseli
GIGAVAC HX Serisi — Utility-scale solar PV combiner box ve konteyner tipi BESS sistemlerde 1500 Vdc DC anahtarlama çözümü
1. Modern Utility-Scale Pazarın 1500 Vdc Mimarisi
1.1. Pazar Büyüklüğü ve Trendi
Utility-scale solar PV ve BESS pazarı, son 5 yılda dramatik büyüme yaşadı:
- ☀️ Global solar kurulu güç — sürekli çift haneli yıllık büyüme
- 🔋 BESS deployment — yenilenebilir enerji entegrasyonu için kritik
- 🌍 Türkiye'de YEKA tenders — utility-scale solar projeler
- 💰 LCOE (Levelized Cost of Energy) — solar artık şebeke fiyatı altında
1.2. Neden 1500 Vdc?
┌────────────────────────────────────────────────────────────────┐
│ 1500 V vs 1000 V — UTILITY-SCALE AVANTAJI │
│ │
│ ⚡ I²R Kayıpları: │
│ 1500V'da %33 daha az iletken kaybı (aynı güç için) │
│ │
│ 📦 Kablo Kesiti: │
│ %30 azalma — bakır maliyeti düşer │
│ │
│ 🔌 String Boyutu: │
│ %50 daha uzun string — inverter sayısı azalır │
│ │
│ 💰 BoS Maliyeti: │
│ %5-10 düşüş — total project cost düşer │
│ │
│ 🌍 Standart Hale Geldi: │
│ 2018 sonrası utility-scale projelerin %95+'inde │
└────────────────────────────────────────────────────────────────┘
1.3. 1500 Vdc'nin Tasarım Sorunları
Yüksek gerilim avantaj olsa da, mühendislik zorluklar getirir:
- ⚠️ Hot switching zorlu — 1500V altında ark söndürme zor
- ⚠️ Yalıtım gereksinimleri sıkılaşır
- ⚠️ Sertifikasyon karmaşıklaşır
- ⚠️ Komponent seçimi kritik
- ⚠️ Saha güvenliği — itfaiye, bakım personeli için risk
İşte tam burada HX serisi mühendislik çözüm sunar — UL508 onaylı 1000V+ hot switching + EPIC® hermetik yalıtım.
2. Solar PV Combiner Box İçinde HX'in Konumu
2.1. Combiner Box Mimarisi
Tipik bir utility-scale solar santralinin combiner box mimarisi:
2.2. HX'in Combiner Box İçindeki 4 Kritik Görevi
🔌 1. Servis Modu DC İzolasyon
Saha bakım operasyonları sırasında panellerle inverter arasında güvenli izolasyon:
- 🔧 Bakım personeli güvenliği — DC bara izole
- 🛡️ Çalışma altı kilit sistemleri — LOTO (Lockout/Tagout) uyumu
- ⚡ Servis sonrası kontrollü devreye alma
🚨 2. Acil Kesim Tetikleme
Yangın, doğal afet veya operasyon sırasında acil müdahale:
- 🔥 Yangın algılama ile entegre kesim
- 🚒 İtfaiye müdahalesi öncesi izolasyon
- 🌪️ Hava koşulları — fırtına, dolu uyarısı
🛡️ 3. Inverter Koruma Katmanı
Inverter tarafında oluşan arızalardan PV strings'i koruma:
- ⚠️ Inverter arızası geri besleme önleme
- 🔌 Kısa devre durumunda hızlı kesim
- 📊 Sistem geneli koruma koordinasyonu
⚙️ 4. Arıza Durumu Otomatik Kesim
Sistem geneli arıza algılaması ile otomatik müdahale:
- 📡 SCADA/EMS sistemleri ile entegre
- 🤖 PLC kontrolü — programlı sıralı kapatma
- 📊 O&M raporlama — olay kayıt
2.3. Combiner Box Tasarımında HX Seçim Kriterleri
┌────────────────────────────────────────────────────────────┐
│ COMBINER BOX HX MODELİ SEÇİMİ │
│ │
│ String Akımı 350A altı → HX200 veya HX21 │
│ String Akımı 300A altı → HX22 (kompakt + ekonomik) │
│ String Akımı 200A altı → HX241 │
│ │
│ Stand-up paketleme → HX21 (safety cover dahil) │
│ Klasik chassis montaj → HX200 / HX22 │
│ Düşük bobin gücü kritik → HX21 (2.1 W @ 24V) │
└────────────────────────────────────────────────────────────┘
3. BESS Modül Seviyesi HX Uygulaması
3.1. Konteyner Tipi BESS Mimarisi
Modern utility-scale BESS sistemlerinin modül seviyesi mimarisi:
┌─────────────────────────────────────────────────────────────┐
│ KONTEYNER TİPİ BESS MİMARİSİ (1500 Vdc) │
│ │
│ ┌──────────────────────────────────────────────────┐ │
│ │ KONTEYNER (40 ft) │ │
│ │ │ │
│ │ ┌────────┐ ┌────────┐ ┌────────┐ ┌────────┐ │ │
│ │ │Modül 1 │ │Modül 2 │ │Modül 3 │ │Modül N │ │ │
│ │ │+ HX │ │+ HX │ │+ HX │ │+ HX │ │ │
│ │ │ Kontaktör│ │Kontaktör│ │Kontaktör│ │Kontaktör│ │ │
│ │ └───┬────┘ └───┬────┘ └───┬────┘ └───┬────┘ │ │
│ │ │ │ │ │ │ │
│ │ └───────────┴────────────┴────────────┘ │ │
│ │ │ │ │
│ │ [Sistem DC Bara] │ │
│ │ │ │ │
│ │ ┌────────────────┴─────────┐ │ │
│ │ │ Sistem Ana HX Kontaktör │ │ │
│ │ └────────────────┬─────────┘ │ │
│ │ │ │ │
│ │ [PCS — Power Conversion] │ │
│ └────────────────────────┼─────────────────────────┘ │
│ │ │
│ [AC Şebeke 33/154 kV] │
└─────────────────────────────────────────────────────────────┘
3.2. BESS'de HX'in 3 Stratejik Konumu
🔋 1. Modül Seviyesi İzolasyon
Her batarya modülünün bireysel izolasyon kontaktörü:
- 🔧 Modül bakımı — diğer modüller çalışırken servis
- 🛡️ Modül arızası — sadece arızalı modülü izole etme
- 📊 Kapasite testi — modül seviyesi izleme
- ⚡ Hot-swap desteği
🏭 2. Sistem Ana DC Bara
BESS sistem geneli ana güç anahtarlama:
- ⚡ Sistem startup — kademeli devreye alma
- 🛑 Sistem shutdown — kontrollü kapatma
- 🚨 Acil durdurma — fonksiyonel güvenlik
🔄 3. PCS Arabirim Koruma
Power Conversion System (PCS) ile DC bara arasında:
- 🛡️ PCS arızası durumunda batarya tarafı koruma
- 🔌 Şarj/deşarj geçişlerinde kontrol
- 📊 Sistem koordinasyon — frequency regulation
3.3. BESS Operasyonel Zorlukları ve HX'in Çözümü
| 🚨 BESS Zorluğu | ✅ HX Çözümü |
|---|---|
| 24/7 sürekli operasyon | 1.000.000+ mekanik ömür (HX21) |
| Frequency regulation — sık geçişler | 20 ms hızlı operate time |
| Modül başına sigorta + kontaktör maliyeti | Tek HX ile entegre koruma katmanı |
| Termal kaçak riski | EPIC® hermetik — güvenli ark kontrolü |
| Saha bakım sınırlı | Hermetik yalıtım — bakım gerektirmez |
| Konteyner içi sıcaklık (yazın 60°C+) | -55°C ila +85°C çalışma |
4. Solar PV vs BESS — HX Model Seçim Karar Matrisi
4.1. Uygulama Bazlı HX Model Seçimi
| 🎯 Uygulama | Akım Aralığı | Önerilen Model | Temel Sebep |
|---|---|---|---|
| Combiner Box (utility solar) | 200-350 A | HX200 / HX21 | Saha dayanım + UL508 1000V hot switching |
| Combiner Box (kompakt commercial) | 100-300 A | HX22 / HX241 | Maliyet + boyut optimizasyonu |
| BESS Modül (1MWh blok) | 200-350 A | HX21 | Düşük bobin gücü + 1M cycle ömür |
| BESS Sistem Ana | 350 A | HX200 / HX21 | Yüksek akım + kanıtlanmış güvenilirlik |
| Microgrid izolasyon | 100-200 A | HX241 | Kompakt + ekonomik |
| DC fast charging hub | 200-350 A | HX200 / HX21 | Hot switching dayanımı + servis ömrü |
4.2. Tasarım Kararı Akış Şeması
┌────────────────────────────────────────────────────────────┐
│ HX MODEL SEÇİM AKIŞ ŞEMASI │
│ │
│ Başlangıç: Sistem akımınız? │
│ │ │
│ ├─ 350 A → Sürüş gerekli mi? │
│ │ │ │
│ │ ├─ Düşük bobin gücü → HX21 │
│ │ └─ Standart → HX200 │
│ │ │
│ ├─ 300 A → HX22 │
│ │ │
│ ├─ 200 A → HX241 │
│ │ │
│ └─ 350+ A → Heavy-duty inceleyin │
│ │
│ Sonra: Stand-up paketleme tercih ediliyor mu? │
│ │ │
│ ├─ Evet → HX21 (safety cover dahil) │
│ └─ Hayır → Standart chassis modeller │
│ │
│ Sonunda: 1.000.000+ cycle gerekli mi? │
│ │ │
│ ├─ Evet → HX21 │
│ └─ Hayır → Tüm modeller uygun │
└────────────────────────────────────────────────────────────┘
5. HX'in Solar/BESS'deki Mühendislik Avantajları — Detay
5.1. 🌡️ Sıcaklık Aralığı: -55°C ile +85°C
Solar santraller ve BESS konteynerleri için kritik:
☀️ Yaz Ortası Çatı: +60°C ile +75°C
🏜️ Çöl Bölgesi: +50°C ile +85°C
🌨️ Kış Şartları: -30°C ile -10°C
🏔️ Yüksek İrtifa: -55°C ile +40°C
HX'in -55°C ila +85°C çalışma aralığı tüm bu senaryoları kapsar — derating gerekmeden.
5.2. 💧 IP67/IP69 Üstü Hermetik Dayanım
- 🌊 Dış mekan kurulum — yağmur, kar, dolu
- 💦 Yüksek basınçlı yıkama dayanımı
- 🌫️ Tuzlu hava (marine) dayanım
- 🏜️ Toz fırtınası (çöl) dayanım
5.3. 🛡️ UL1604 Class I & II Div2 Hazardous Locations
Bazı BESS ve solar projelerinde tehlikeli ortam sertifikasyonu zorunludur:
- 💨 Yanıcı gaz ortamlarda kullanım
- ⛏️ Madencilik uygulamalar
- 🧪 Kimya tesisleri
- 🛢️ Petrol/gaz sahaları (BESS yedek güç)
5.4. ⚡ UL508 1000V Hot Switching
Modern utility-scale projelerin kritik gereksinimi:
"GIGAVAC's HX Series EPIC® hermetically sealed High Voltage DC Contactors are the world's smallest UL508, approved contactors for 1000V hot switching."
— Sensata GIGAVAC
Hot switching = yük altında açma-kapama dayanımı. Solar combiner box'larda sigorta atınca yük altında açma veya acil kesim sırasında yüksek akım altında açma kritik bir senaryodur.
6. HX vs Alternatif Çözümler — Solar/BESS Bakış Açısı
6.1. HX vs DC Switch (Disconnector)
┌─────────────────────────────────────────────────────────────┐
│ HX vs Manual DC Disconnect │
│ │
│ Manuel DC Switch: │
│ ❌ Operatör müdahalesi gerekli │
│ ❌ Uzaktan kontrol yok │
│ ❌ Otomasyon entegrasyonu yok │
│ ❌ Yangın durumunda manuel açılması gerekir │
│ │
│ HX Kontaktör: │
│ ✅ Uzaktan kontrol (SCADA, PLC) │
│ ✅ Otomatik tepki — sensor entegre │
│ ✅ Yangın durumunda otomatik kesim │
│ ✅ O&M raporlama │
└─────────────────────────────────────────────────────────────┘
6.2. HX vs Mekanik Kontaktör
Geleneksel havayalı (air-break) kontaktörlere kıyasla:
| Boyut | Havayalı Kontaktör | HX (EPIC® Hermetik) |
|---|---|---|
| Yalıtım | Açık hava | Hermetik seramik |
| Dış Etken | Toz, nem etkili | Tamamen korunmalı |
| Saha Bakım | Periyodik | Bakımsız |
| Servis Ömrü | Daha kısa | Uzun (1.000.000+ cycle) |
| Outdoor | Sınırlı | Sorunsuz |
6.3. HX vs Smart-Tactor Varyantları
Solar/BESS'de smart varyantlar da düşünülebilir:
- HX (standart): Klasik anahtarlama — combiner box, BESS ana
- GXC tipi CAN telemetri: ESS modül seviyesinde gelişmiş izleme — ancak HX'in CAN versiyonu standart sunulmaz, MX/GX smart varyantları 800V altı sistemler için
- GTM (1500V bidirectional): V2G destekli BESS için alternatif
Solar/BESS için HX, klasik anahtarlama gerektiren senaryolarda standart tercih.
7. Vaka Çalışması: Türk Pazarı için Tipik Yerleşim
7.1. 100 MW Türkiye Solar Santrali Örneği
┌────────────────────────────────────────────────────────────┐
│ TÜRKİYE — 100 MW UTILITY-SCALE SOLAR PV (TİPİK) │
│ │
│ 📊 Sistem Detayları: │
│ • Kapasite: 100 MWp │
│ • DC/AC Oranı: 1.3 │
│ • String gerilimi: 1500 Vdc │
│ • Inverter sayısı: ~30 (3.3 MW central) │
│ • Combiner Box sayısı: ~150 │
│ │
│ 🎯 HX Kullanımı: │
│ • Combiner Box başına 1× HX200 → 150 birim │
│ • Acil kesim sistemleri: → 150 birim │
│ • Toplam HX: ~300+ birim │
│ │
│ 💰 Tedarik Strateji: │
│ • IMB Electric ile koordineli volume order │
│ • OEM/EPC volume fiyatlandırma │
│ • Türkiye stoğundan hızlı tedarik │
└────────────────────────────────────────────────────────────┘
7.2. Tipik 50 MWh BESS Konteyner Projesi
┌────────────────────────────────────────────────────────────┐
│ TÜRKİYE — 50 MWh BESS PROJESİ (TİPİK) │
│ │
│ 📊 Sistem Detayları: │
│ • Kapasite: 50 MWh / 12.5 MW │
│ • Konteyner sayısı: 10 × 5 MWh │
│ • Modül başına: 1 MWh │
│ • Modül sayısı: 50 │
│ │
│ 🎯 HX Kullanımı: │
│ • Modül izolasyon başına 1× HX21 → 50 birim │
│ • Konteyner ana ×2 (yedekli) → 20 birim │
│ • Sistem ana × 1 → 1 birim │
│ • Toplam HX: ~70+ birim │
│ │
│ 💡 Neden HX21: │
│ • Düşük bobin gücü — BESS'in kendi gücünü tüketmez │
│ • 1.000.000 cycle — frequency regulation profili │
│ • Stand-up + safety cover — saha bakım kolay │
└────────────────────────────────────────────────────────────┘
8. Sıkça Sorulan Sorular
S1: HX serisi hangi solar inverter markaları ile uyumlu?
HX serisi inverter markası bağımsız — sadece DC bara üzerinde anahtarlama yapar. Sungrow, SMA, Huawei, Power Electronics, Schneider, FIMER vb. tüm büyük utility-scale inverter markaları HX ile uyumludur. Önemli olan DC bara gerilim ve akım uyumluluğu — HX 1500 Vdc'ye kadar tüm modern utility inverter'lerle çalışır.
S2: BESS'de HX yerine GTM serisi tercih edilebilir mi?
Evet — modern V2G destekli BESS sistemlerinde GTM avantajlı olabilir:
| Senaryo | Tercih |
|---|---|
| Klasik tek-yönlü BESS (sadece şarj/deşarj) | HX — kanıtlanmış mühendislik |
| V2G destekli BESS | GTM — bidirectional native |
| Megawatt charging hub | GTM — yeni nesil |
| Maliyet duyarlı projeler | HX — daha geniş portföy |
| Volume tedarik | HX — uzun yıllardır pazarda |
S3: HX'in 1500V hot switching gerçekten kanıtlanmış mı?
Evet — Sensata'nın resmi açıklamasıyla:
"the world's smallest UL508, approved contactors for 1000V hot switching"
UL508 1000V hot switching, bağımsız laboratuvar testleri ile doğrulanmıştır. 1500V için derating gerekebilir; hot-switching senaryolarında datasheet'in belirttiği switching cycles vs current grafiğine bakılmalıdır.
S4: Türkiye'de YEKA tenders projeleri için HX uygun mu?
Evet — Türkiye'nin YEKA (Yenilenebilir Enerji Kaynak Alanları) tenders projeleri utility-scale 1500 Vdc mimari kullanır. HX serisi bu projeler için ideal:
- ✅ TSE/CE uygunluğu
- ✅ IP67/IP69 üstü Türkiye iklim koşullarında dayanım
- ✅ IMB Electric Türkiye stoğu — hızlı tedarik
- ✅ Volume project desteği
S5: HX için typical lead time nedir?
Sensata'nın typical manufacturer lead time modele göre değişir:
- HX22: 16 hafta
- HX21FCB: 12 hafta
- HX200: Stoka göre değişken
IMB Electric, Türkiye stoğundan acil tedarik seçeneği sunar. Volume projeler için özel forecast bazlı tedarik planlaması yapılabilir.
S6: HX için sistem-level danışmanlık alabilir miyim?
Evet — IMB Electric mühendislik ekibimiz sistem-level entegrasyon danışmanlığı sunar:
- 🎯 Combiner box mimari değerlendirme
- 🎯 BESS modül seviyesi seçim
- 🎯 PCS arabirim tasarımı
- 🎯 SCADA/EMS entegrasyon desteği
- 🎯 EPC mühendislik koordinasyonu
9. Sonuç: Utility-Scale 1500V Pazarının Standart Çözümü
HX serisi, GIGAVAC'ın utility-scale solar PV ve BESS pazarındaki kanıtlanmış standardıdır. 2006'dan beri 19+ yıl EPIC® mirası, UL508 1000V hot switching, EPIC® hermetik dayanım ve geniş model portföyü ile modern enerji projelerinin temel komponentidir.
HX'in solar PV / BESS değer önerisi:
- ✅ Sektör'ün en küçük UL508 1000V hot switching kontaktörü
- ✅ EPIC® hermetik — outdoor + harsh environment ideal
- ✅ 350 A sürekli akım — utility-scale operasyonlar için yeterli
- ✅ 1.000.000+ mekanik cycle (HX21) — frequency regulation BESS uyumlu
- ✅ -55°C ila +85°C — Türkiye iklim koşullarında derating gerektirmez
GIGAVAC ailesinin 2002'den beri kanıtlanmış mühendislik birikimi + HX'in 2006'dan beri kanıtlanmış 1500V mirası = Türkiye ve MENA pazarındaki utility-scale 1500V projelerin altın standardı.
10. IMB Electric ile HX Solar/BESS Projeleriniz
IMB Electric, GIGAVAC ürünlerinin 2012'den beri Türkiye, 2021'den beri Türkiye + Orta Doğu (İran ve diğer yasaklı ülkeler hariç) + Kuzey Afrika yetkili distribütörüdür.
Solar PV Projeleriniz İçin Hizmetlerimiz:
- ✅ Combiner Box mimari danışmanlığı
- ✅ Saha-spesifik HX model seçimi — iklim, akım, voltaj
- ✅ EPC volume tedarik koordinasyonu
- ✅ TSE/CE sertifika desteği
- ✅ Türkiye stok — hızlı tedarik
BESS Projeleriniz İçin Hizmetlerimiz:
- ✅ Modül seviyesi seçim — HX21 düşük bobin gücü avantajı
- ✅ PCS arabirim tasarım danışmanlığı
- ✅ SCADA/EMS entegrasyon desteği
- ✅ Frequency regulation profil değerlendirmesi
- ✅ Volume project fiyatlandırma
Hızlı Talep:
📧 info@imbelectric.com
📞 +90 (212) 544 59 59
💬 WhatsApp: +90 (552) 544 59 59
🌐 imbelectric.com/tr/contact
İlgili Yayınlar
- GIGAVAC HX Serisi: 1500 Vdc Utility-Scale Solar, BESS
- Sensata GTM400/GTM500 — 1500V Bidirectional Kontaktör
- GIGAVAC Akıllı Kontaktör Serileri ve GigaFuse
- Topraksız (IT) DC Güç Sistemlerinin Güvenliği
- BMS Topolojileri
- BMS Seçerken Dikkat Edilmesi Gereken Konular
- Elektrikli Araçlar İçin Sigorta Seçim Rehberi
- Kontaktör ve Yüksek Voltaj Rölesi Seçimi
Yayın Tarihi: Temmuz 2023 (Türkiye solar/BESS proje yoğunluğu dönemi)
Yazar: IMB Electric Mühendislik Ekibi
Kategoriler: GIGAVAC, HX, DC Kontaktör, BESS, Whitepaper
Anahtar Kelimeler: HX solar PV, HX BESS, HX combiner box, 1500V combiner box kontaktör, BESS modül izolasyon, BESS sistem ana kontaktör, utility-scale solar PV kontaktör, YEKA solar projesi, frequency regulation BESS, EPIC seramik 1500V, HX21 BESS, IMB Electric solar BESS distribütör
