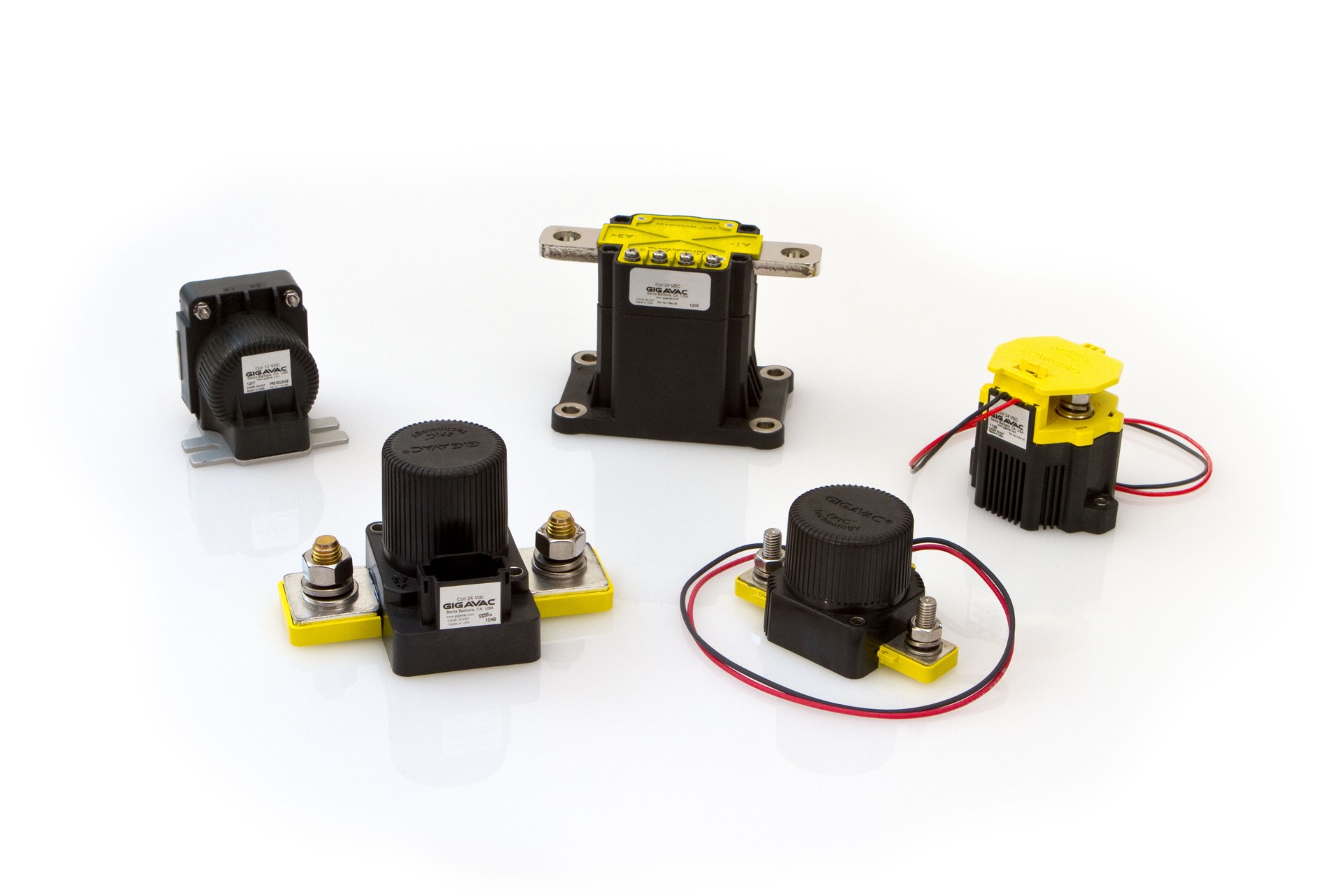

GIGAVAC GXV ve GXVB Kompakt EV Kontaktörleri: 900V Yüksek Akım, PWM Bobinli ve Bidirectional Çift Yönlü Tasarım
EV OEM ve Otomotiv Tier-1 Üreticileri İçin Optimize Edilmiş Kompakt Form Faktörü — GXV600 (600 A / 900 Vdc), GXV611 (PWM Sürüşlü) ve GXVB611 (Çift Yönlü, V2G Hazır)
TL;DR — Hızlı Özet
GIGAVAC GXV ve GXVB serileri, GX ailesinin otomotiv-odaklı kompakt varyantlarıdır. Standart GX serisinin 800 Vdc anma geriliminin üzerine çıkarak 900 Vdc sınıfında güç anahtarlama sunan GXV600 ve GXV611 modelleri 600 A sürekli akım kapasitesi ile EV güç dağıtım sistemleri için optimize edilmiştir. PWM (Sinyal Genişlik Modülasyonu) sürüş seçeneği sayesinde bobin enerji tüketimi düşer. GXVB611 ise serinin bidirectional (çift yönlü) üyesi olarak V2G ve çift yönlü güç akışı uygulamaları için tasarlanmıştır.
GXV / GXVB serisinin temel avantajı: 900 Vdc anahtarlama + 600 A kapasite + EPIC® seramik yalıtım + kompakt EV form faktörü — modern OEM EV mimarilerinin DC bara, ana güç dağıtımı, V2G arayüzü ihtiyaçlarına tek üründe yanıt verir.
Hedef Kitle: EV OEM mühendisleri, ticari taşıt elektrifikasyon ekipleri, tier-1 otomotiv tedarikçileri, V2G sistem entegratörleri.
Bu yazıyı okuyacak süreniz: ~9 dakika.
1. EV Pazarının Yüksek Akım + Yüksek Gerilim Eğilimi
Modern EV mimarileri, batarya teknolojilerinin gelişimi ile birlikte yüksek gerilim seviyelerine doğru evriliyor:
- 400 Vdc — geleneksel EV mimarisi (Nissan Leaf, Tesla Model S/X eski nesil)
- 800 Vdc — premium EV (Porsche Taycan, Hyundai E-GMP, Audi e-tron GT)
- 900 Vdc — ortalama-üst seviye platformlar
- 1000+ Vdc — heavy-duty ve özel uygulamalar
Aynı zamanda akım gereksinimleri de yükseliyor:
- Yolcu otomobilleri: 200-400 A
- Premium sedan / SUV: 400-600 A
- Pickup ve hafif kamyonet: 500-700 A
- Heavy-duty Class 7-8: 600-1000+ A
Modern bir EV'nin DC bara ana kontaktörü için 900 Vdc + 600 A kapasite — orta-üst segment için standart hale geldi. İşte bu noktada GIGAVAC GXV serisi stratejik bir çözüm sunar.
2. GXV Serisi: 900 Vdc Sınıfında Kompakt EV Kontaktörü
GXV serisi, GIGAVAC'ın EV otomotiv pazarı için optimize ettiği bir varyanttır. Standart GX'in 800 Vdc anma geriliminin üzerine çıkarak 900 Vdc sınıfında çalışır:
2.1. GXV600 ve GXV611 Modelleri
| Özellik | GXV600 | GXV611 |
|---|---|---|
| Sürekli Akım | 600 A | 600 A |
| Anma Gerilimi | 900 Vdc | 900 Vdc |
| Bobin Sürüşü | PWM (M = 12/24 Vdc Dahili PWM) | PWM (P = 12/24 Vdc Harici PWM) |
| Kontak Yapısı | SPST-NO | SPST-NO-DM |
| Montaj Tipi | Alttan montaj (Bottom mount) | Flanş (Flange) montaj |
| Yalıtım | EPIC® patentli seramik | EPIC® patentli seramik |
| Koruma Sınıfı | IP67 | IP67 |
| Tipik Kullanım | EV ana güç anahtarlama | OEM otomotiv platformlar |
2.2. PWM Bobin Sürüşü — Enerji Verimli Tutma
GXV600 ve GXV611, PWM (Pulse Width Modulation — Sinyal Genişlik Modülasyonu) bobin sürüş seçeneği ile gelir. PWM sürüşün avantajları:
- ⚡ Düşük tutma gücü — PWM sayesinde bobin enerji tüketimi azalır
- 🌡️ Daha az ısı üretimi — verim artar
- 💰 Düşük TCO — uzun vadede enerji tasarrufu
- 🔧 Optimize bobin akımı — pull-in ve hold akımları farklı yönetilebilir
M ve P Sürüş Kodları Arasındaki Fark
GIGAVAC sipariş kodlamasında:
- M = 12/24 Vdc Dahili PWM (kontaktörün içinde PWM elektroniği var)
- P = 12/24 Vdc Harici PWM (PWM sinyali dış kontrol biriminden gelir)
Hangisini seçmeli?
- M (Dahili PWM): Plug-and-play, ek devre tasarımı yok
- P (Harici PWM): OEM'in kendi PWM kontrolör sistemi varsa, daha esnek
2.3. GXVB611 — Bidirectional Çift Yönlü Kontaktör
GXVB611, GXV serisinin çift yönlü (bidirectional) üyesidir:
| Özellik | GXVB611 |
|---|---|
| Sürekli Akım | 600 A |
| Anma Gerilimi | 1000 Vdc |
| Bobin | 24 Vdc — Dual Coil |
| Tasarım | Bidirectional (çift yönlü) |
| Kontak Yapısı | SPST-NO |
| Montaj Tipi | Alttan montaj |
| Yalıtım | EPIC® patentli seramik (hermetik) |
Bidirectional yetenek:
- 🔄 V2G (Vehicle-to-Grid) — araç → şebeke
- 🏠 V2H (Vehicle-to-Home) — araç → ev
- ⚡ V2L (Vehicle-to-Load) — araç → yük
- 🔌 Bidirectional charging — şarj/deşarj her iki yönde
GXVB611, dual coil mimarisi ile çift yönlü akım yönetimini optimize eder.
3. GXV / GXVB'nin EPIC® Seramik Yalıtım Avantajları
Tüm GXV ve GXVB modelleri, GX ailesinin temel teknolojisi olan EPIC® patentli seramik yalıtım kullanır.
3.1. EPIC® Hermetik Yalıtım
- ✅ Hermetik yalıtım — toz, nem, agresif gazlar kontaktöre giremez
- ✅ 175°C anma sıcaklığı — yüksek termal pay
- ✅ IP67 koruma — geçici su altı dayanımı
- ✅ Geniş sıcaklık aralığı — -55°C ila +85°C
- ✅ Düşük ark erozyonu — uzun kontak ömrü
3.2. Otomotiv Sertifikaları
GXV ve GXVB modelleri, otomotiv pazarı için optimize edilmiş sertifikasyonlara sahiptir:
| Sertifika | Anlamı |
|---|---|
| UL1604 | Class I & II, Div 2 ve Class III tehlikeli ortam |
| IP67 | 30 dakikaya kadar geçici su altı |
| CE Mark | AB uygunluk işareti |
| RoHS | Tehlikeli madde kısıtlamaları uyumu |
| REACH | AB Kimyasal madde kayıt uyumu |
| EPIC® | Sensata patentli seramik yalıtım |
4. Tipik Uygulama Senaryoları
4.1. EV Ana DC Bara Kontaktörü
Modern EV güç sistemlerinde batarya → inverter ana güç akışı:
- 🔋 800-900 Vdc batarya → ana kontaktör → DC bara → inverter → motor
- ⚡ 600 A sürekli akım — tipik premium EV
- 🛡️ Hermetik dayanım — agresif çevre koşulları
- 📦 Kompakt boyut — paketleme avantajı
4.2. Hızlı Şarj Bağlantısı (DC Charging Inlet)
DC hızlı şarj giriş kontaktörü:
- 🔌 800 Vdc DC fast charging (CCS Combo 2, NACS/J3400)
- ⚡ 350+ kW şarj akımları
- 🔧 Hızlı açma-kapama — şarj başlangıç/bitiş
- 🛡️ Yüksek frekanslı kullanım — kontak ömrü kritik
4.3. Ticari Taşıt (Class 4-7) Elektrifikasyonu
Hafif ve orta ticari taşıt:
- 🚐 Service van, last-mile delivery araçları
- 🚌 Şehir otobüsleri — orta menzilli
- 🚛 Class 4-7 hafif kamyonlar
- 📊 Yüksek operasyon yoğunluğu
4.4. V2G Uygulamaları (GXVB611)
Bidirectional GXVB611 ile:
- ⚡ Akıllı şebeke entegrasyonu — araç → şebeke
- 💰 Filo gelir modeli — şebekeye enerji satışı
- 🏠 V2H acil durum güç desteği — blackout sırasında ev beslemesi
- ☀️ Yenilenebilir enerji desteği — güneş/rüzgar dalgalanması dengeleme
4.5. Premium EV Platformları
Premium 800V+ EV'lerin DC bara kontaktör ihtiyacı:
- 🏆 Hyundai E-GMP seviyesinde platformlar
- 🏆 Porsche Taycan benzeri performans araçlar
- 🏆 Audi e-tron GT premium segment
- 🏆 Lucid Air ultra-luxury
5. PWM Sürüşün Mühendislik Avantajları
PWM bobin sürüşü, modern OEM tasarımcılarının tercih ettiği bir teknolojidir. Neden?
5.1. Pull-in vs Hold Akımı Farklılaştırma
Geleneksel kontaktörlerde bobin akımı sabit uygulanır. PWM ile:
- 🔋 Pull-in (çekme) sırasında — yüksek akım ile hızlı çekme
- 🔋 Hold (tutma) sırasında — düşük PWM oranıyla minimum güç
- 🔋 Otomatik geçiş — kontaktör konumu aldıktan sonra azaltılır
5.2. EMI ve Termal Yönetim
- 🌡️ Daha az ısı üretimi — bobin verimliliği artar
- 📡 Optimize EMI profili — uygun PWM frekansı seçimi
- 🔌 Güç kaynağı yükü düşer — sistem geneli verim artar
5.3. OEM Kontrol Birimleri ile Uyumluluk
Modern EV kontrolör mimarileri zaten PWM tabanlı çalışır:
- ⚙️ Aynı PWM yöntemi — kontrolör reuse edilir
- 📐 Standart frekanslar — 1-20 kHz aralıkları
- 🔄 Kapalı çevrim kontrol — bobin akımı izlenebilir
6. GXV / GXVB vs Diğer GX Smart Varyantlar
| Smart Varyant | Asıl Özellik | Tipik Uygulama |
|---|---|---|
| GXV / GXVB | PWM + 900 Vdc + Kompakt | EV otomotiv ana güç, V2G |
| GXC | CAN-bus telemetri | Akıllı sistem entegrasyonu |
| GXSA | Aşırı akım koruma | Solar, ESS koruma |
| GXSB | Akım algılama | BMS analog veri |
| GXL | Bi-stable latching | Park modu, off-grid |
| GXNC | Normalde Kapalı | Güvenlik kesim |
Hızlı Seçim:
- EV ana güç + 900 Vdc + PWM verim → GXV600 / GXV611
- V2G + bidirectional + 1000 Vdc → GXVB611
- CAN-bus telemetri → GXC
- 800 Vdc standart EV → standart GX ailesi
7. GXVB611'in Bidirectional Avantajı
Geleneksel kontaktörler, tek-yönlü akım için optimize edilir — ya şarj ya deşarj. Çift yönlü kullanım, kontak ömrünü ve ark bastırma performansını olumsuz etkileyebilir.
7.1. GXVB611'in Mimari Üstünlüğü
- 🔄 Mimari olarak bidirectional tasarım
- ⚖️ Her iki yönde dengeli kontak aşınması
- 🌬️ Çift yönlü ark bastırma
- 🔌 V2G optimize edilmiş çevrim profili
7.2. V2G Pazarının Yükselişi
V2G pazarı 2025-2030 döneminde hızla büyüyor:
- 🌍 AB regülasyonları — 2026+ V2G uyumluluğu zorunlu hale geliyor
- 💰 Filo gelir modeli — operatörler enerji satışı yapıyor
- 🏠 Konut tipi V2H — ev güç tampon kullanımı
- ☀️ Yenilenebilir enerji — güneş/rüzgar dalgalanması dengeleme
GXVB611, bu trende doğru zamanda doğru ürün olarak konumlanıyor.
8. Hangi Projelerde GXV / GXVB Tercih Edilmeli?
✅ GXV600 / GXV611 İçin Yüksek Stratejik Uyum:
- Premium EV ana DC bara kontaktör (800-900 Vdc)
- Ticari taşıt elektrifikasyonu (Class 4-7)
- Otomotiv OEM platform entegrasyonu
- DC fast charging giriş kontaktörü
- PWM kontrolör mimarisi mevcut sistemler
- 600 A sürekli akım gereken uygulamalar
- Kompakt boyut — paketleme kısıtlı projeler
✅ GXVB611 İçin Yüksek Stratejik Uyum:
- V2G destekli filo araçları
- V2H/V2L uyumlu premium EV
- Bidirectional charging mimarileri
- 1000 Vdc gerilim seviyesi uygulamaları
- Şebeke entegrasyon projeleri
- Filo enerji yönetim sistemleri
⚠️ GXV / GXVB Yerine Alternatif Düşünebileceğiniz Durumlar:
- 800 Vdc altında sistemler → standart GX yeterli
- Latching ihtiyacı (vampire drain) → GXL daha uygun
- CAN-bus telemetri kritik → GXC daha doğru
- Akım izleme önemli → GXSB daha uygun
- Aşırı akım koruma öncelikli → GXSA daha doğru
- 400V/800V akıllı geçiş kritik → HEC zorunlu
9. Sıkça Sorulan Sorular
S1: GXV600 ile GXV611 arasında nasıl seçim yaparım?
İki model arasındaki temel fark bobin sürüş tipi:
- GXV600 (M kodu): 12/24 Vdc Dahili PWM — kontaktör içinde PWM elektroniği var
- GXV611 (P kodu): 12/24 Vdc Harici PWM — PWM sinyali dış kontrolör tarafından üretilir
Seçim kriterleri:
- OEM PWM kontrolör sisteminiz var mı? → GXV611 (P kodu) tercih edilebilir
- Plug-and-play çözüm istiyorsanız → GXV600 (M kodu)
- Mevcut araç mimarinize uyum önemli — IMB Electric mühendislik desteği talep edebilirsiniz
S2: GXV / GXVB neden 900 Vdc / 1000 Vdc — standart 800 Vdc değil?
GXV serisi, modern OEM EV mimarileri için tasarlanmıştır. Premium 800V EV'lerin batarya gerilim toleransları dikkate alındığında:
- 800V batarya → fully charged: 820-840V olabilir
- Geçici dalgalanmalar → 850-900V
- Güvenlik marjı için kontaktör 900V+ anma ister
GXV600/611'in 900 Vdc anma gerilimi, modern 800V EV'ler için ideal güvenlik marjı sağlar.
GXVB611'in 1000 Vdc anma gerilimi ise V2G ve şarj operasyonlarında oluşan geçici gerilim piklerine karşı ek güvenlik sunar.
S3: GXVB611 V2G uyumluluğu için ek kontrolör gerekiyor mu?
Hayır — GXVB611 fiziksel olarak bidirectional tasarımdır, ek kontrolör veya yönetim yazılımı gerekmez. Ancak araç sisteminin V2G uyumlu BMS, OBC (On-Board Charger), telematik sistemleri GXVB611'in çift yönlü akımı yönetebilmesi için gerekli olabilir.
GXVB611, V2G alt yapısının kontaktör katmanını çözer — sistem geneli V2G uyumluluğu ek bileşenler (sertifikasyon, iletişim protokolleri vb.) gerektirir.
S4: PWM frekansı GXV600/611 için ne olmalı?
GXV600/611'in PWM frekans gereksinimleri modelin güncel datasheet'inde belirtilmiştir. Tipik olarak otomotiv kontaktörlerde kHz aralıklarında PWM kullanılır. Spesifik değerler için datasheet referansı veya IMB Electric mühendislik desteği talep edebilirsiniz.
S5: GXVB611 ile HEC arasındaki fark nedir? İkisi de bidirectional değil mi?
İki ürün tamamen farklı işlevler yerine getirir:
| Boyut | GXVB611 | HEC |
|---|---|---|
| Asıl İşlev | Bidirectional ana kontaktör | 400V/800V akıllı reconfigürasyon |
| Tasarım | Tek kontaktör, çift yönlü akım | 3-kutup mekanik senkronize |
| Konfigürasyon | Tek mod (bidirectional) | 4 mod (Series-800V, Parallel-400V, Open, A/B-only) |
| Pozisyon Sensörü | Standart | ASIL-D uyumlu |
| Tipik Uygulama | V2G ana kontaktör | 400V/800V geçiş + V2G/MW charging |
Seçim:
- Sadece V2G + bidirectional ana güç → GXVB611
- 400V/800V akıllı geçiş + V2G → HEC
S6: GXV / GXVB için numune nasıl temin edebilirim?
IMB Electric, GIGAVAC ürünlerinin 2012'den beri Türkiye, 2021'den beri Türkiye + Orta Doğu (İran ve diğer yasaklı ülkeler hariç) + Kuzey Afrika yetkili distribütörüdür. GXV ve GXVB için:
- info@imbelectric.com adresine numune talebi gönderin
- 24 saat içinde mühendisimiz proje gereksinimlerinizi değerlendirir
- Sensata global stok durumu ve teslimat planı hakkında geri dönüş yapılır
10. Sonuç: EV Otomotiv Pazarının Optimize Çözümleri
GXV ve GXVB serileri, GIGAVAC'ın EV otomotiv pazarına özel olarak geliştirdiği stratejik üyelerdir. PWM verimi, 900 Vdc anma gerilimi, kompakt form faktörü ve bidirectional yetenekleri ile modern OEM EV mimarilerinin DC bara, ana güç dağıtımı ve V2G arayüzü ihtiyaçlarına yanıt verir.
GXV / GXVB'nin 5 stratejik avantajı:
- ✅ 900-1000 Vdc anma gerilimi — premium EV mimarileri için optimal
- ✅ PWM bobin sürüşü (M veya P) — enerji verimli tutma
- ✅ 600 A sürekli akım — modern EV ihtiyacı
- ✅ EPIC® patentli seramik yalıtım — IP67, 175°C anma
- ✅ GXVB611 bidirectional — V2G ve çift yönlü güç akışı için hazır
GIGAVAC ailesinin 2002'den beri kanıtlanmış mühendislik birikimi + GXV/GXVB EV-odaklı yenilikçilik = modern otomotiv ana kontaktör çözümünün altın standardı.
11. IMB Electric ile GXV / GXVB Projeleriniz
IMB Electric, GIGAVAC ürünlerinin 2012'den beri Türkiye, 2021'den beri Türkiye + Orta Doğu (İran ve diğer yasaklı ülkeler hariç) + Kuzey Afrika yetkili distribütörüdür.
GXV / GXVB Projeleriniz İçin Sunduğumuz Hizmetler:
- ✅ Numune temini — Sensata global stoğundan koordineli tedarik
- ✅ Mühendislik desteği — EV ana güç mimarisi tasarımı, PWM kontrolör entegrasyonu, V2G mimari değerlendirmesi
- ✅ OEM platform entegrasyonu — APQP/PPAP süreç koordinasyonu
- ✅ Customization — özel OEM gereksinimleri için Sensata mühendislik koordinasyonu
- ✅ 24 saat içinde mühendislik dönüşü — BOM listenizi gönderin
- ✅ Türkçe teknik destek
Hızlı Talep:
📧 info@imbelectric.com
📞 +90 (212) 544 59 59
💬 WhatsApp: +90 (552) 544 59 59
🌐 imbelectric.com/tr/contact
İlgili Yayınlar
- GIGAVAC Akıllı Kontaktör Serileri ve GigaFuse
- Sensata HEC — 400V/800V Akıllı Geçiş
- Sensata STEV — BEV/PHEV Modüler OEM Kontaktörü
- Elektrikli Araç Teknolojilerinde Geleceğin Standartları ve Trendleri
- Kontaktör Bobin Ekomizeri Nedir?
- Ekonomizer Çalışma Prensibi
- Kontaktör ve Yüksek Voltaj Rölesi Seçimi
- Elektrikli Araç Şarj İstasyonları
Yayın Tarihi: Eylül 2022 (EV pazarı içerik genişleme dönemi)
Yazar: IMB Electric Mühendislik Ekibi
Kategoriler: GIGAVAC, GX, DC Kontaktör, EV Şarj, Whitepaper
Anahtar Kelimeler: GXV600, GXV611, GXVB611, PWM bobinli kontaktör, 900V kontaktör, kompakt EV kontaktör, bidirectional kontaktör, V2G EV kontaktör, EPIC seramik yalıtım, otomotiv DC kontaktör, premium EV ana kontaktör, IMB Electric GXV distribütör
