GIGAVAC GV Serisi Marine ve Denizcilik Uygulamaları: Tuzlu Su, Korozyon ve Tropikal İklim İçin Hermetik Çözüm
GV200MB, GV21, GV22 Marine Konfigürasyonları — MIL-STD-810G Salt Fog Spray Sertifikalı, Tekne ve Yat Elektrifikasyonu İçin Optimize Edilmiş DC Kontaktör Çözümleri
TL;DR — Hızlı Özet
Marine elektrifikasyon — tekne, yat, off-shore platform, hibrit gemi — agresif tuzlu su, sürekli nem, ekstrem hava koşulları altında çalışır. Bu segmentte kontaktör başarısızlığı ciddi bir güvenlik ve maliyet riskidir. GIGAVAC GV serisi, özellikle GV200MB marine sertifikalı versiyonu, MIL-STD-810G salt fog spray dayanımı, EPIC® patentli seramik yalıtım ve IP67/IP69K hermetik koruma ile marine pazarına kanıtlanmış çözüm sunar.
Bu yazıda inceleyeceğiniz:
- ⛵ Marine ortamların kontaktör tasarımı için kritik zorlukları
- 🌊 MIL-STD-810G salt fog spray sertifikasının önemi
- 🚤 GV200MB, GV21, GV22'nin marine konfigürasyonları
- 🛥️ Tekne, yat, hibrit tahrik uygulama senaryoları
- 📊 GV vs alternatif marine kontaktör çözümleri
Hedef Kitle: Marine sistem entegratörleri, tekne ve yat OEM'leri, off-shore platform tasarımcıları, hibrit gemi sistem mühendisleri, marine elektrifikasyon proje sahipleri.
Bu yazıyı okuyacak süreniz: ~9 dakika.
🖼️ Hero Görseli

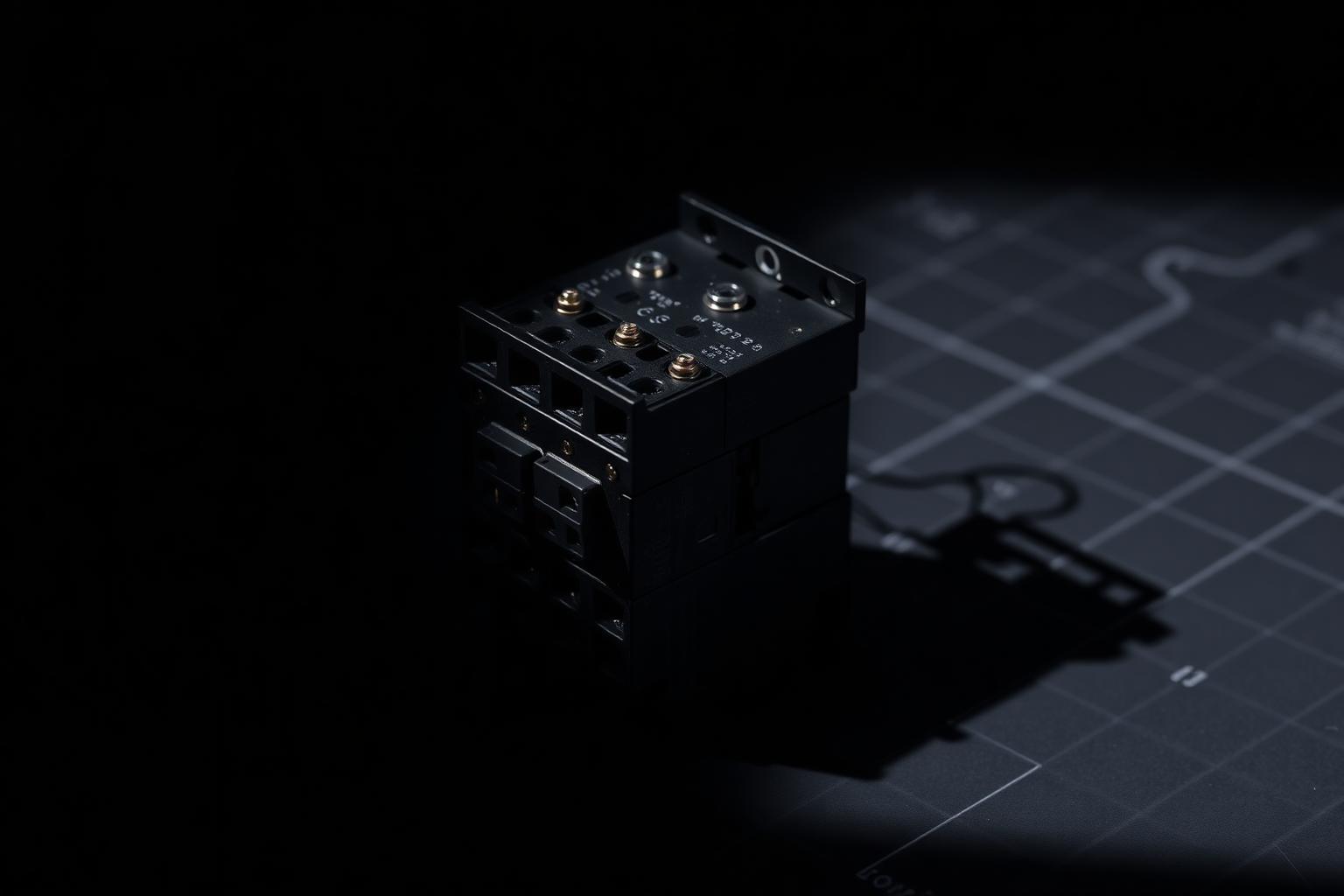

GIGAVAC GV200MB ve GV21/GV22 marine konfigürasyonları — Tekne, yat ve off-shore platform sistemleri için MIL-STD-810G sertifikalı hermetik DC kontaktör
1. Marine Ortamların Mühendislik Zorlukları
Tuzlu su ve marine atmosfer, elektronik komponentler için en agresif çevrelerden biridir. Marine kontaktör seçiminde dikkate alınması gereken kritik faktörler:
1.1. Tuzlu Su Korozyonunun Yıkıcı Etkileri
┌────────────────────────────────────────────────────────────┐
│ MARINE ORTAMIN AGRESİF BİLEŞENLERİ │
│ │
│ 🧂 Tuz Buharı — havada sürekli askıda │
│ 💧 Yüksek Nem — bağıl nem %80-100 │
│ ☀️ UV Radyasyonu — açık deniz güneşi │
│ 🌪️ Tuzlu Sprey — dalga ve rüzgar etkisi │
│ 🌡️ Sıcaklık Şokları — gece/gündüz farkı │
│ 🌊 Su Daldırması — geçici veya sürekli │
│ ⚡ EMI — radar, GPS, VHF haberleşme │
│ 🦠 Biyolojik — yosun, midye, deniz canlıları │
└────────────────────────────────────────────────────────────┘
1.2. Tipik Marine Kontaktör Arıza Senaryoları
Yanlış seçilmiş bir kontaktör marine ortamda hızla başarısız olabilir:
- ⚠️ Korozyon kontak yüzeylerinde — direnç artar, ısı üretir
- ⚠️ Mühür kaybı — su sızıntısı, kısa devre
- ⚠️ Bobin oksidasyonu — pull-in başarısızlığı
- ⚠️ Yapıştırıcı bozulması — mekanik gevşeme
- ⚠️ Plastik UV yıpranması — kırılganlık
- ⚠️ Tuz birikimi — iletken artışı, kaçak akım
- ⚠️ Termal yaşlanma — yaz aylarında dengesizlik
1.3. Marine Standartları ve Sertifikasyon Beklentileri
Marine pazarında özel sertifikalar standartlaşmıştır:
| Sertifika | Anlamı | Önemi |
|---|---|---|
| MIL-STD-810G | ABD askeri çevre testleri | Tuz spreyi, sıcaklık, titreşim |
| DNV-GL | Norveç-Almanya marine sertifika | Avrupa tekne/yat pazarı |
| ABS | American Bureau of Shipping | Ticari gemi sertifikası |
| Lloyd's Register | İngiltere marine kalite | Yüksek riskli marine projeler |
| IEC 60945 | Marine elektronik standardı | Genel marine cihaz |
| IP67/IP69K | Hermetik mühür | Su altı + basınçlı yıkama |
GV serisinin MIL-STD-810G salt fog spray sertifikası, marine projeler için temel uygunluk sağlar.
2. GIGAVAC GV Serisinin Marine Konumlanması
GV serisi, özellikle marine ve denizcilik segmenti için çeşitli model konfigürasyonlarına sahiptir.
2.1. Marine için Öne Çıkan GV Modelleri
┌────────────────────────────────────────────────────────────┐
│ GV SERİSİ MARINE PORTFÖYÜ │
│ │
│ 🌊 GV200MB — Marine sertifikalı flagship │
│ • 500 A / 800 Vdc │
│ • CERAMIC EPIC® patentli hermetik │
│ • Marine spesifik kaplama ve mühür │
│ │
│ 🚤 GV21 — Küçük tekne sistemleri │
│ • 100-150 A / 900 Vdc │
│ • EPOXY hermetik │
│ • MIL-STD-810G salt fog uyumu │
│ │
│ ⛵ GV22 — Orta tekne batarya pack │
│ • 200 A / 800 Vdc │
│ • EPOXY hermetik │
│ • IP67/IP69K dayanım │
│ │
│ 🚢 GV35 — Yat ve büyük tekne │
│ • 500 A / 1000 Vdc │
│ • EPOXY hermetik │
│ • Geniş güç anahtarlama │
└────────────────────────────────────────────────────────────┘
2.2. GV200MB — Marine Sertifikalı Premium Çözüm
GV200MB, GV200'ün marine ve denizcilik uygulamaları için sertifikalı versiyonudur:
| Özellik | GV200MB |
|---|---|
| Sürekli Akım | 500 A |
| Anma Gerilim | 800 Vdc |
| Yapı | CERAMIC EPIC® patentli seramik |
| Marine Sertifikasyon | MIL-STD-810G salt fog + ek marine onaylar |
| Mekanik Ömür | 1.000.000 cycle |
| IP Koruma | IP67 |
| Çalışma Sıcaklığı | -40°C ile +85°C |
| Tipik Kullanım | Yat, hibrit tekne, off-shore platform |
2.3. MIL-STD-810G Salt Fog Spray Sertifikası Nedir?
MIL-STD-810G, ABD askeri çevre koşul testlerini içeren standart. Salt fog spray testi:
┌────────────────────────────────────────────────────────────┐
│ MIL-STD-810G SALT FOG SPRAY TEST PROTOKOLÜ │
│ │
│ 📋 Test Koşulları: │
│ • Konsantrasyon: %5 NaCl çözeltisi │
│ • Sıcaklık: 35°C ± 2°C │
│ • Süre: 48 saat (Method 509.5) │
│ • Atmosfer: Sürekli tuz buharı │
│ │
│ ✅ Geçti Sayılma Kriterleri: │
│ • Görsel inceleme — pas/korozyon yok │
│ • Elektriksel performans — kontak direnci stabil │
│ • Mekanik fonksiyon — pull-in/release normal │
│ • Mühür bütünlüğü — IP67 korunuyor │
│ │
│ 🎯 Pratik Anlam: │
│ → Açık deniz, sahil bölgesi, marine yat uygulamalarında │
│ → 5-10 yıllık servis ömrü altında stabil performans │
└────────────────────────────────────────────────────────────┘
3. Marine Tekne Elektrifikasyonu — Sistem Mimarisi
3.1. Modern Elektrikli Tekne Yapısı
Modern bir elektrikli/hibrit tekne sistemi:
3.2. Marine Sistemin Çoklu GV Kullanım Stratejisi
🌊 1. House Bank (Yaşam Sistemi) — GV21
Tekne yaşam sistemleri için:
- 💡 Aydınlatma sistemleri
- 🍳 Mutfak ekipmanları
- 📱 Elektronik haberleşme (radar, GPS, VHF)
- 🚽 Tuvalet pompa sistemleri
- 🌡️ HVAC küçük yükler
Neden GV21? Düşük akım profilli (100-150 A), kompakt boyut, küçük ESS uygulamaları için optimal.
🚤 2. Drive Bank (Tahrik Sistemi) — GV200MB
Tahrik ve ana güç sistemleri için:
- ⚓ Pod motor sürücüleri
- ⚙️ Şaft tahrik sistemleri
- 🔄 Bowthruster sistemleri
- 🛠️ Çapa winch motorları
Neden GV200MB? Marine sertifikalı (MIL-STD-810G), 500 A kapasitesi, CERAMIC EPIC® hermetik premium kalite.
🔧 3. Yardımcı Sistemler — GV22
Auxiliary sistemler için:
- 💧 Bilge pompa motorları
- ❄️ Klima/HVAC sistemleri
- 🌊 Su pompa sistemleri
- 🎣 Balıkçılık ekipmanları
Neden GV22? Orta akım (200 A), 800 V uyumlu, EPOXY ekonomik konum.
3.3. Yat ve Lüks Tekne Uygulamaları
Lüks yat segmentinde çoklu GV kullanımı standart:
🛥️ TİPİK LÜKS YAT (60 ft, Sunseeker/Princess/Azimut seviyesi):
⚓ Ana Tahrik Sistemi: 2× GV200MB (yedekli)
🚤 House Bank Anahtarlama: 2× GV21 (port/starboard)
❄️ HVAC Sistemleri: 4× GV22 (kabin bölgeleri)
💧 Bilge Pompa: 2× GV12 (acil kesim)
⚓ Çapa Winch: 1× GV35 (yüksek inrush)
🎣 Yardımcı Sistemler: Çeşitli GV21/22
Toplam: ~12-15 birim GV/yat
4. Off-Shore Platform ve Ticari Marine Uygulamalar
4.1. Off-Shore Rüzgar Türbin Bakım Tekneleri
Off-shore rüzgar enerjisi pazarı hızla büyüyor:
- 🌬️ CTV (Crew Transfer Vessels) elektrifikasyonu
- 🛠️ SOV (Service Operation Vessels) hibrit tahrik
- ⚓ Limanlar arası elektrikli ferry sistemleri
GV serisinin rolü:
- Şarj sistemleri (port-side)
- Pod motor anahtarlama
- Yardımcı sistemler güç dağıtımı
4.2. Hibrit Gemi Sistemleri
Modern ticari gemiler hibrit elektrifikasyon trendine giriyor:
- 🚢 Tug boats (römorkör) — hibrit tahrik
- 🛳️ Yolcu feribotları — şehir içi rotalar
- 🚤 Pilot vessels — liman manevra
- ⛴️ River cruise — nehir gemileri
GV serisinin avantajları:
- ✅ Yedeklilik için çoklu kontaktör mimarisi
- ✅ DNV-GL benzeri sertifikasyon süreçleri için uygun
- ✅ Geniş portföy ile her güç seviyesi için doğru model
4.3. Off-Shore Platform Yardımcı Sistemler
Petrol/gaz platformları ve off-shore rüzgar santralleri:
┌──────────────────────────────────────────────────────────┐
│ OFF-SHORE PLATFORM GV UYGULAMALARI │
│ │
│ 🛢️ Petrol/gaz platformları: │
│ • UL1604 Class I/II Div2 — GV200, GV24 │
│ • Yedek güç sistemleri │
│ • Acil aydınlatma │
│ │
│ 🌬️ Off-shore rüzgar: │
│ • Türbin yardımcı sistemler │
│ • Substation yardımcı güç │
│ • Bakım ekipmanları │
│ │
│ 🌊 Su altı sistemleri: │
│ • IP67/IP69K — su altı dayanım │
│ • Korozyon koruma — hermetik mühür │
└──────────────────────────────────────────────────────────┘
5. GV Marine vs Alternatif Çözümler
5.1. GV Serisi vs Standart Endüstriyel Kontaktör
┌────────────────────────────────────────────────────────────┐
│ GV MARINE vs STANDART ENDÜSTRİYEL KONTAKTÖR │
│ │
│ Boyut Standart Endüstri GV Marine │
│ ────────────────── ────────────────── ─────────────── │
│ Yalıtım Açık hava arkı Hermetik EPIC® │
│ Tuz Spreyi Dayanım Sınırlı MIL-STD-810G │
│ Su Altı Dayanım Yok IP67/IP69K │
│ Servis Ömrü Tahmini 2-5 yıl 10-25+ yıl │
│ Saha Bakım Periyodik gerekli Bakımsız │
│ Komponent Maliyeti Daha düşük Premium │
│ Toplam Sahiplik Yüksek (değişim) Düşük (uzun) │
│ Sertifikasyon Endüstri standart Marine spesifik │
└────────────────────────────────────────────────────────────┘
5.2. GV vs HX — Marine Pazarı
Marine uygulamaları için iki seri de değerlendirilebilir:
| Boyut | GV Serisi | HX Serisi |
|---|---|---|
| Konumlama | Ekonomik marine | Premium utility-scale |
| Gerilim Aralığı | 100-1000 V | 1500 V |
| Tipik Akım | 100-500 A | 200-350 A |
| Marine Sertifika | MIL-STD-810G (GV200MB) | UL1604 standart |
| İdeal Tekne Boyutu | Küçük-orta tekne, yat | Büyük gemi, off-shore |
5.3. GV vs Diğer Marine Kontaktör Markaları
┌─────────────────────────────────────────────────────────────┐
│ GV MARINE PAZARDAKI POZİSYONU │
│ │
│ Pazar Beklentileri: │
│ • Korozyon dayanımı ✅ MIL-STD-810G │
│ • Hermetik mühür ✅ EPIC® patentli │
│ • Uzun ömür ✅ 1.000.000 cycle │
│ • Çoklu güç seviyesi ✅ 9 model (100-500 A) │
│ • Sertifikasyon olgunluğu ✅ UL1604, MIL-STD │
│ • Tedarik güvenilirliği ✅ Sensata global │
│ │
│ → GV serisi marine pazarında kanıtlanmış tercih │
└─────────────────────────────────────────────────────────────┘
6. Türkiye ve MENA Marine Pazarı
6.1. Türkiye Marine Sektörü
Türkiye, marine ve denizcilik sektöründe önemli oyunculardan:
- 🛥️ Lüks yat üretimi — Bodrum, Antalya yatlanma merkezi
- ⛵ Tekne imalatı — İzmit, Yalova bölgeleri
- 🚢 Ticari gemi inşa — Tuzla tersaneler
- 🌊 Marine elektrifikasyon trendi — sürdürülebilirlik baskısı
6.2. MENA Marine Projeleri
Orta Doğu ve Kuzey Afrika deniz ulaşımı önemli:
- 🇸🇦 Suudi Arabistan — Kızıl Deniz Projesi, NEOM marine sistemleri
- 🇦🇪 BAE — lüks yat ve marine tourism
- 🇪🇬 Mısır — Süveyş Kanalı modernizasyon
- 🇹🇷 Türkiye — boğaz geçişi, ferry sistemleri
- 🇲🇦 Fas — Akdeniz feribot hatları
GV serisi bu projeler için kanıtlanmış mühendislik sunar.
7. Sıkça Sorulan Sorular
S1: GV200MB ile GV200 arasındaki fark nedir?
GV200: Standart 500 A / 800 Vdc CERAMIC EPIC® kontaktör — endüstriyel uygulamalar için GV200MB: Aynı temel mimari + marine spesifik kaplama ve mühür + MIL-STD-810G salt fog sertifikasyon dokümantasyonu
Marine projeler için GV200MB tercih edilmeli — tuzlu su ortamında uzun vadeli güvenilirlik için optimize edilmiştir.
S2: Marine projelerde DNV-GL sertifikası gerekli mi?
DNV-GL gereksinim proje türüne göre değişir:
- Konut tipi tekne ve yat → DNV-GL gereksizdir, MIL-STD-810G yeterli
- Ticari gemi (yolcu) → DNV-GL veya benzeri sertifika tipik olarak gerekli
- Off-shore platform → DNV-GL + ABS sıklıkla beklenir
- Lüks yat (>24m) → CE Marking yeterli olabilir, DNV-GL avantaj
GV serisi DNV-GL onaylanma süreci için uygun mimari sunar. Projenize spesifik sertifikasyon gereksinimi için IMB Electric mühendislik desteği talep edilebilir.
S3: GV Marine kontaktörü ne kadar süre tuzlu su altında kalabilir?
GV serisinin IP67 koruma sınıfı:
- ✅ 30 dakikaya kadar 1m derinlikte geçici daldırma
- ✅ Yüksek basınçlı su sprey dayanımı (IP69K)
- ⚠️ Sürekli su altı kullanımı için özel marine versiyon (GV200MB) önerilir
- ⚠️ Su altı sürekli kullanım için derin dalış sertifikasyonu ayrı değerlendirme gerektirir
S4: Tekne elektrifikasyonunda yedeklilik için kaç kontaktör gerekli?
Tipik yedeklilik mimarisi:
🔴 KRİTİK SİSTEM (tahrik) → Çift kontaktör (port/starboard)
🟡 ÖNEMLİ SİSTEM (HVAC, pump) → Tek kontaktör + by-pass
🟢 NORMAL SİSTEM (aydınlatma) → Tek kontaktör
Pratikte bir 60 ft yat için 10-15 GV kontaktör tipik kullanılır.
S5: Marine projeler için Türkiye'de tedarik ne kadar sürer?
IMB Electric, Türkiye stoğunda popüler GV modellerini bulundurur:
- ✅ GV21, GV22, GV35 — genellikle stokta
- ✅ GV200MB — proje bazlı, 8-16 hafta arası tedarik
- ✅ GV24, GVB135 — CERAMIC modeller, 12-20 hafta tedarik
Volume marine projeler için forecast bazlı planlama önerilir — IMB Electric proje sahibi ile koordinasyon sağlar.
S6: Yat OEM'leri için APQP/PPAP gerekli mi?
Yat sektörü genellikle otomotiv kadar sıkı süreçlere sahip değildir, ancak:
- ✅ IATF-16949 uyumlu GV modelleri → ek güvence sağlar
- ✅ CE Marking → Avrupa pazarı için gerekli
- ✅ DNV-GL veya ABS → büyük yat üreticileri tercih eder
- ✅ MIL-STD-810G → savunma sanayisi yat projelerinde standart
8. Sonuç: Marine Elektrifikasyonun Kanıtlanmış Çözümü
GV serisi, marine ve denizcilik elektrifikasyonu pazarının çok yönlü ve kanıtlanmış çözümüdür. GV200MB marine sertifikalı flagship, GV21 küçük tekne uygunluğu, GV22 yardımcı sistemler ve GV35 yüksek güç kapasitesi ile bir yatın tüm güç anahtarlama ihtiyacını tek serideb karşılar.
GV Marine'in 5 stratejik avantajı:
- ✅ GV200MB CERAMIC EPIC® marine sertifika — premium tekne/yat için optimal
- ✅ MIL-STD-810G salt fog spray — tuzlu su dayanımı doğrulanmış
- ✅ IP67/IP69K hermetik — su altı + basınçlı sprey
- ✅ 9 farklı model portföyü — bir teknenin tüm sistemlerini karşılar
- ✅ 1.000.000 mekanik cycle — uzun marine servis ömrü
GIGAVAC ailesinin 2002'den beri kanıtlanmış mühendislik birikimi + GV Marine konfigürasyonlarının marine pazar adaptasyonu = Türkiye, MENA ve global marine elektrifikasyon pazarının altın standardı.
9. IMB Electric ile Marine Projeleriniz
IMB Electric, GIGAVAC ürünlerinin 2012'den beri Türkiye, 2021'den beri Türkiye + Orta Doğu (İran ve diğer yasaklı ülkeler hariç) + Kuzey Afrika yetkili distribütörüdür.
Marine Projeleriniz İçin Sunduğumuz Hizmetler:
- ✅ Marine model seçimi — proje türüne göre GV200MB, GV21, GV22, GV35
- ✅ MIL-STD-810G sertifikasyon dokümantasyonu
- ✅ DNV-GL/ABS sertifikasyon süreçleri için danışmanlık
- ✅ Lüks yat OEM entegrasyon planlaması
- ✅ Off-shore platform mühendislik desteği
- ✅ Marine ortam analiz — projenize uygun model önerisi
- ✅ Volume marine project fiyatlandırma
- ✅ 24 saat içinde mühendislik dönüşü
Hızlı Talep:
📧 info@imbelectric.com
📞 +90 (212) 544 59 59
💬 WhatsApp: +90 (552) 544 59 59
🌐 imbelectric.com/tr/contact
İlgili Yayınlar
- GIGAVAC GV Serisi: 100 Vdc'den 1000 Vdc'ye Kadar Ekonomik Çözüm
- GIGAVAC GV Tehlikeli Ortam Uygulamaları (UL1604)
- GIGAVAC GV vs GX Karşılaştırma — Hangi Seri Hangi Projeye
- GIGAVAC Akıllı Kontaktör Serileri ve GigaFuse
- Elektrikli Araçlar için Preşarj Devresi Tasarımı
- BMS Topolojileri
- Topraksız (IT) DC Güç Sistemlerinin Güvenliği
- Kontaktör ve Yüksek Voltaj Rölesi Seçimi
Yayın Tarihi: Kasım 2022 (marine elektrifikasyon trend dönemi)
Yazar: IMB Electric Mühendislik Ekibi
Kategoriler: GIGAVAC, GV, DC Kontaktör, Marine, Whitepaper
Anahtar Kelimeler: GV200MB marine, GIGAVAC marine kontaktör, MIL-STD-810G salt fog, marine DC kontaktör, tekne batarya kontaktör, yat elektrifikasyon, tuzlu su dayanımı, hibrit tekne, off-shore platform, EPIC seramik marine, marine korozyon koruma, IMB Electric marine distribütör
